图示丨常见五大类自动喷水灭火系统工作原理

　1、湿式系统

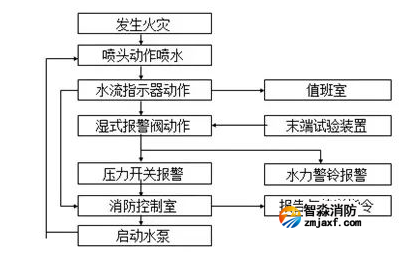

　　湿式系统的工作原理如下图所示。

　　湿式系统在准工作状态时，由消防水箱或稳压泵、气压给水设备等稳压设施维持管道内充水的压力。

　　发生火灾时，在火灾温度的作用下，闭式喷头的热敏元件动作，喷头开启并开始喷水。此时，管网中的水由静止变为流动，水流指示器动作送出电信号，在报警控制器上显示某一区域喷水的信息。由于持续喷水泄压造成湿式报警阀的上部水压低于下部水压，在压力差的作用下，原来处于关闭状态的湿式报警阀自动开启。此时压力水通过湿式报警阀流向管网，同时打开通向水力警铃的通道，延迟器充满水后，水力警铃发出声响警报，压力开关动作并输出启动供水泵的信号。供水泵投入运行后，完成系统的启动过程。

　　2、干式系统

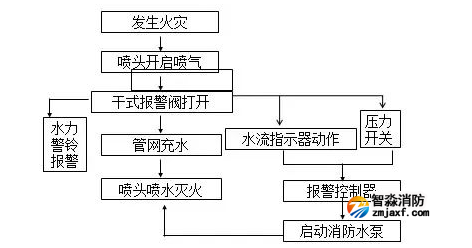

　　干式系统的工作原理如下图所示。

　　干式系统在准工作状态时，由消防水箱或稳压泵、气压给水设备等稳压设施维持干式报警阀入口前管道内充水的压力，报警阀出口后的管道内充满有压气体（通常采用压缩空气），报警阀处于关闭状态。

　　发生火灾时，在火灾温度的作用下，闭式喷头的热敏元件动作，闭式喷头开启，使干式阀出口压力下降，加速器动作后促使干式报警阀迅速开启，管道开始排气充水，剩余压缩空气从系统最高处的排气阀和开启的喷头处喷出，此时通向水力警铃和压力开关的通道被打开，水力警铃发出声响警报，压力开关动作并输出启泵信号，启动系统供水泵；管道完成排气充水过程后，开启的喷头开始喷水。从闭式喷头开启至供水泵投入运行前，由消防水箱、气压给水设备或稳压泵等供水设施为系统的配水管道充水。

　　3、预作用系统

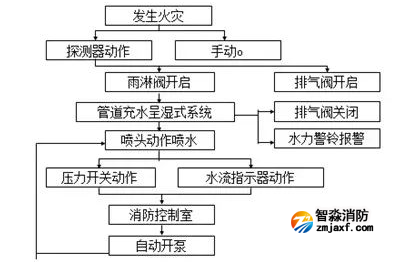

　　作用系统的工作原理如下图所示。

　　系统处于准工作状态时，由消防水箱或稳压泵、气压给水设备等稳压设施维持雨淋阀入口前管道内充水的压力，雨淋阀后的管道内平时无水或充以有压气体。

　　发生火灾时，由火灾自动报警系统自动开启雨淋报警阀，配水管道开始排气充水，使系统在闭式喷头动作前转换成湿式系统，并在闭式喷头开启后立即喷水。

　　4、雨淋系统

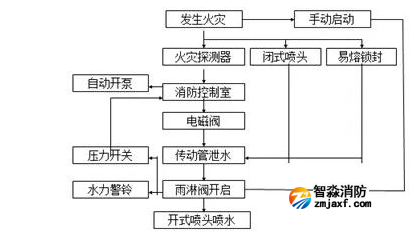

　　雨淋系统的工作原理如下图所示。

　　系统处于准工作状态时，由消防水箱或稳压泵、气压给水设备等稳压设施维持雨淋阀入口前管道内充水的压力。

　　发生火灾时，由火灾自动报警系统或传动管控制，自动开启雨淋报警阀和供水泵，向系统管网供水，由雨淋阀控制的开式喷头同时喷水。

　　5、水幕系统

　　系统处于准工作状态时，由消防水箱或稳压泵、气压给水设备等稳压设施维持管道内充水的压力。

　　发生火灾时，由火灾自动报警系统联动开启雨淋报警阀组和供水泵，向系统管网和喷头供水。
