水灭火消防器材分区供水的几种方式

　　一、水灭火消防器材分区供水的场所

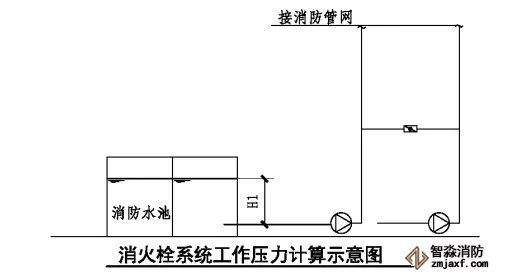

　　1)系统工作压力大于2.40MPa;

　　2)消防器材消火栓栓口处静压大于1.0MPa;

　　3)自动水灭火消防器材系统报警阀处的工作压力大于1.60MPa或消防喷头处的工作压力大于1.20MPa。

　　二、水灭火消防器材分区供水的方式

　　水灭火消防器材分区供水形式应根据系统压力、建筑特征，经技术经济和安全可靠性等综合因素确定，可采用消防水泵并行或串联、减压水箱和减压阀减压的形式，但当系统的工作压力大于2.40MPa时，应采用消防水泵串联或减压水箱分区供水形式。

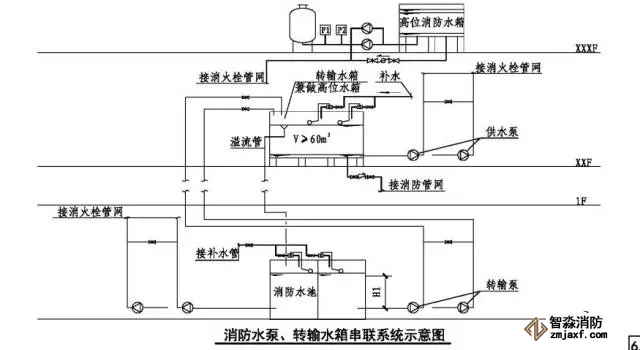

　　消防水泵串联分区供水

　　采用消防水泵串联分区供水时，宜采用消防水泵转输水箱串联供水方式，并应符合下列规定：

　　1)当采用消防水泵转输水箱串联时，转输水箱的有效储水容积不应小于60m³，转输水箱可作为高位消防水箱;

　　2)串联转输水箱的溢流管宜连接到消防水池;

　　3)当采用消防水泵直接串联时，应采取确保供水可靠性的措施，且消防水泵从低区到高区应能依次顺序启动;

　　4)当采用消防水泵直接串联时，应校核系统供水压力，并应在串联消防水泵出水管上设置减压型倒流防止器。

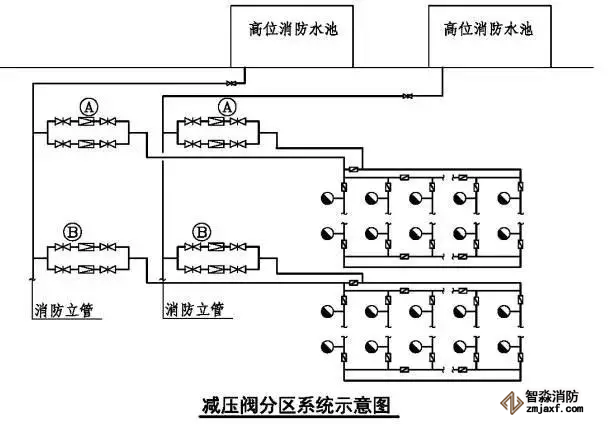

　　三、水灭火消防器材减压阀减压分区供水

　　采用减压阀减压分区供水时应符合下列规定：

　　1)水灭火消防器材给水所采用的减压阀性能应安全可靠，并应满足消防器材给水的要求;

　　2)减压阀应根据消防器材给水设计流量和压力选择，且设计流量应在减压阀流量压力特性曲线的有效段内，并校核在150%设计流量时，减压阀的出口动压不应小于设计值的65%;

　　3)每一消防器材供水分区应设不少于两组减压阀组，每组减压阀组宜设置备用减压阀;

　　4)减压阀仅应设置在单向流动的供水管上，不应设置在有双向流动的输水干管上;

　　5)减压阀宜采用比例式减压阀，当超过1.20MPa时，宜采用先导式减压阀;

　　6)减压阀的阀前阀后压力比值不宜大于3:1，当一级减压阀减压不能满足要求时，可采用减压阀串联减压，但串联减压不应大于两级，第二级减压阀宜采用先导式减压阀，阀前后压力差不宜超过0.40MPa;

　　7)减压阀后应设置安全阀，安全阀的开启压力应能满足消防器材安全，且不应影响水灭火消防器材的供水安全性。

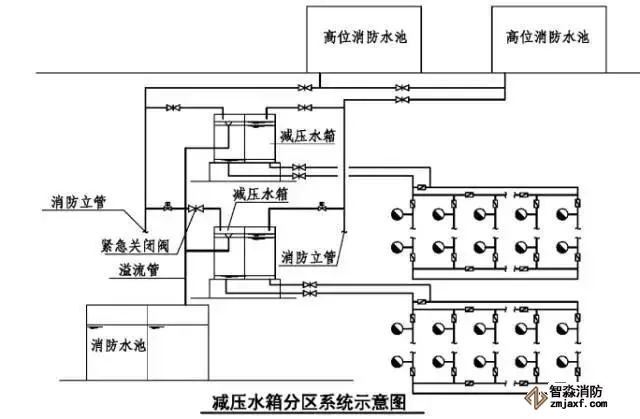

　　四、水灭火消防器材减压水箱减压分区供水

　　采用减压水箱减压分区供水时应符合下列规定：

　　1)减压水箱的有效容积、出水、排水、水位和设置场所，应符合本规范第4.3.8条、第4.3.9条、第5.2.5条和第5.2.6条第2款的规定;

　　2)减压水箱的布置和通气管、呼吸管等，应符合本规范第5.2.6条第3款～第11款的规定;

　　3)减压水箱的有效容积不应小于18m³，且宜分为两格;

　　4)减压水箱应有两条进、出水管，且每条进、出水管应满足消防给水系统所需消防用水量的要求;

　　5)减压水箱进水管的水位控制应可靠，宜采用水位控制阀;

　　6)减压水箱进水管应设置防冲击和溢水的技术措施，并宜在进水管上设置紧急关闭阀门，溢流水宜回流到消防水池。
