青鸟消防火灾自动报警系统「常用」产品接线图
- 作者：消防检测设备
- 发布时间：2020-05-27 14:01:51
- 来源：http://www.zmxf119.com/
- 点击：1226
技术干货
实用指南
近期青鸟消防陆续推出了多款二线制产品，其中二线制火灾报警产品更是广受关注，技术上革新，兼容性更好，可与四线制的火灾报警产品同时带载在同一台JBF-11SF系列火灾报警控制器上,能满足项目中的不同选择需求。

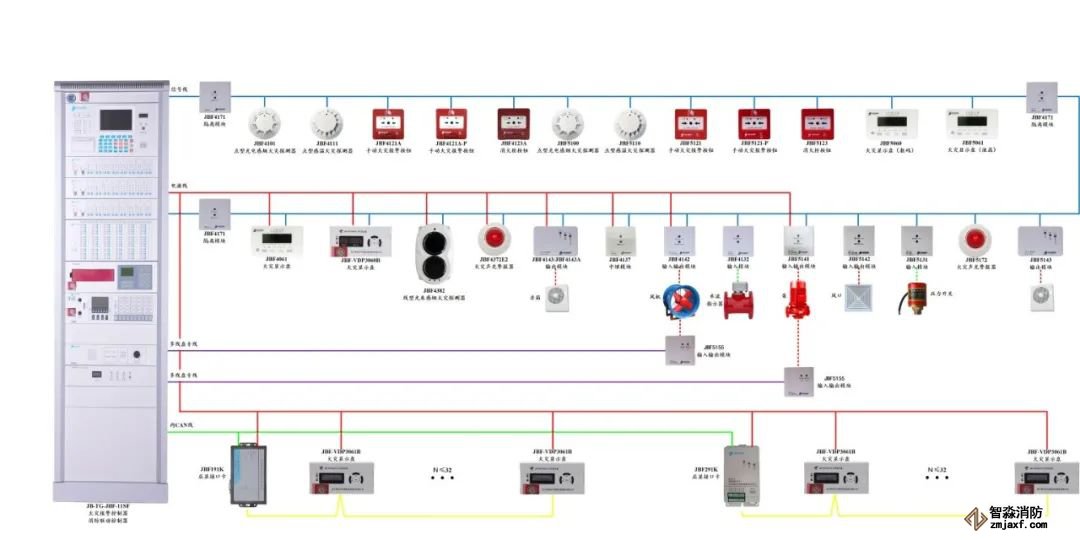

火灾自动报警系统接线图
对此，小编整理了青鸟消防火灾自动报警系统「常用」产品接线图，绝对干货，诚意满满，值得收藏。
JADE BIRD FIRE
1.探测器类设备接线图

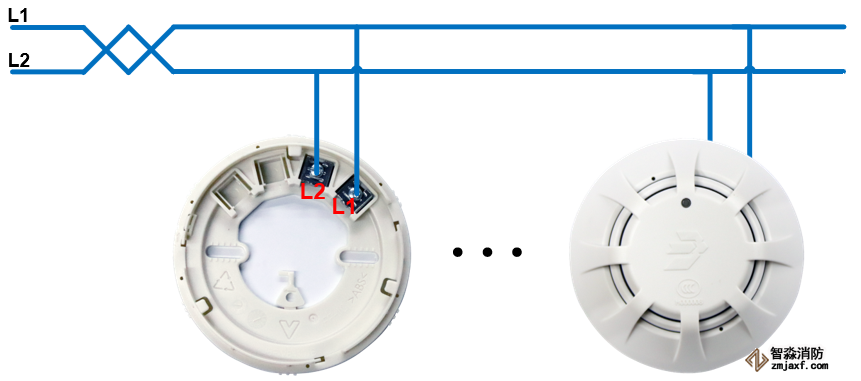

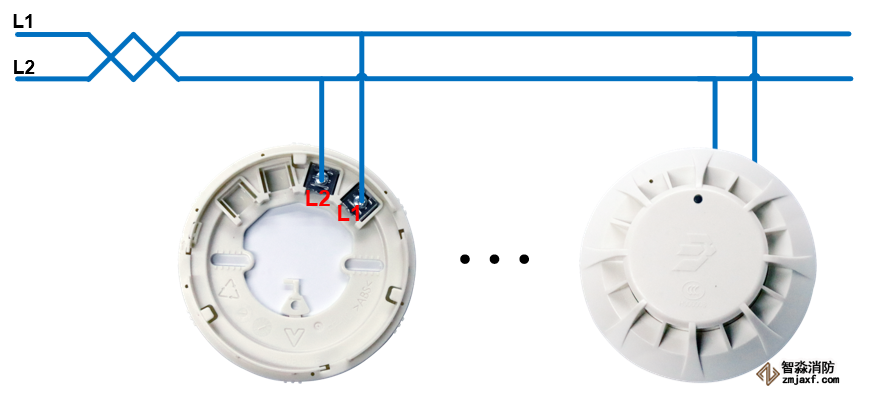

JBF5100/JBF4101点型光电感烟火灾探测器
JBF5110/JBF4111点型感温火灾探测器（A2R)

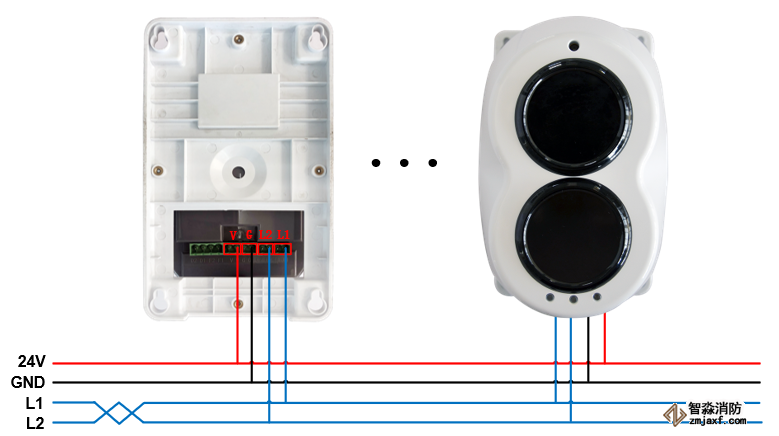

JTY-H-JBF4382线型光束感烟火灾探测器
JADE BIRD FIRE
2.报警按钮类设备接线图

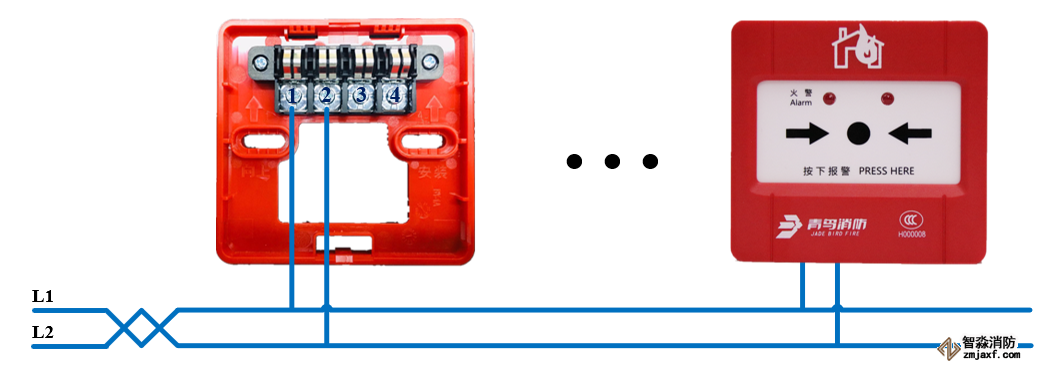

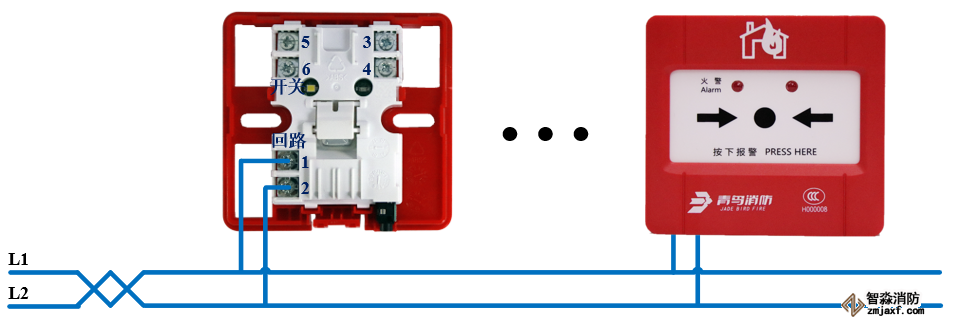

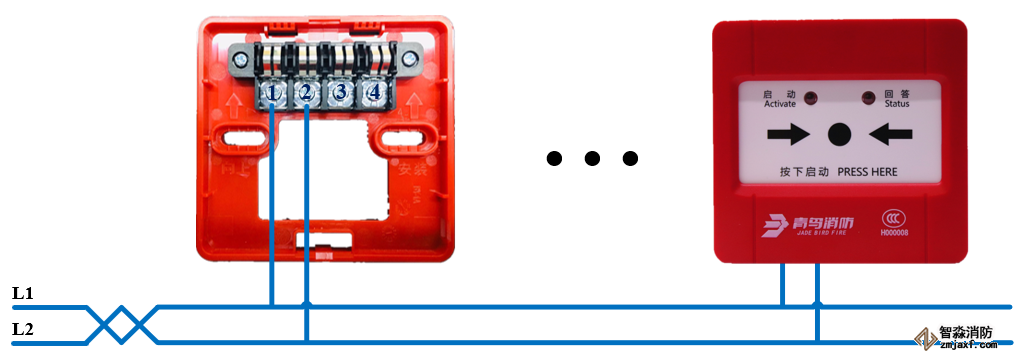

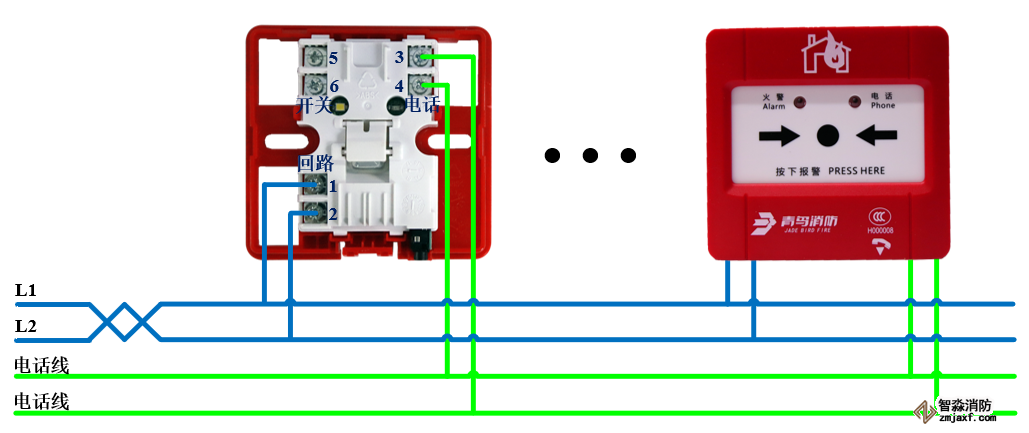

JBF4121A手动火灾报警按钮
JBF4121B手动火灾报警按钮
JBF5121手动火灾报警按钮

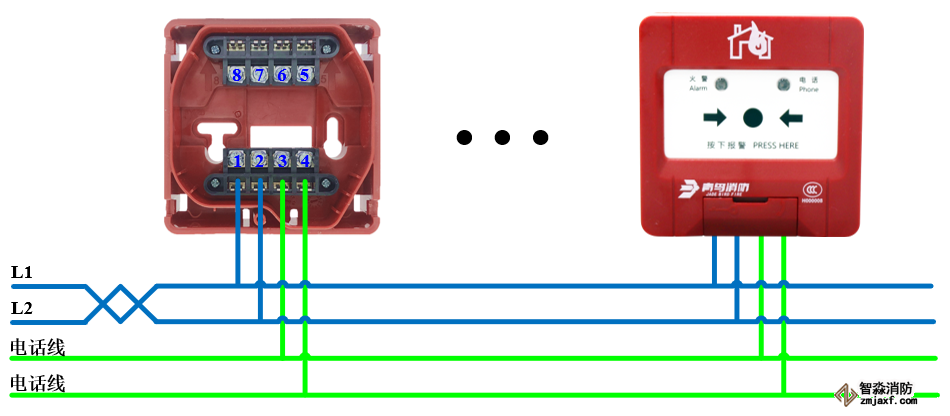

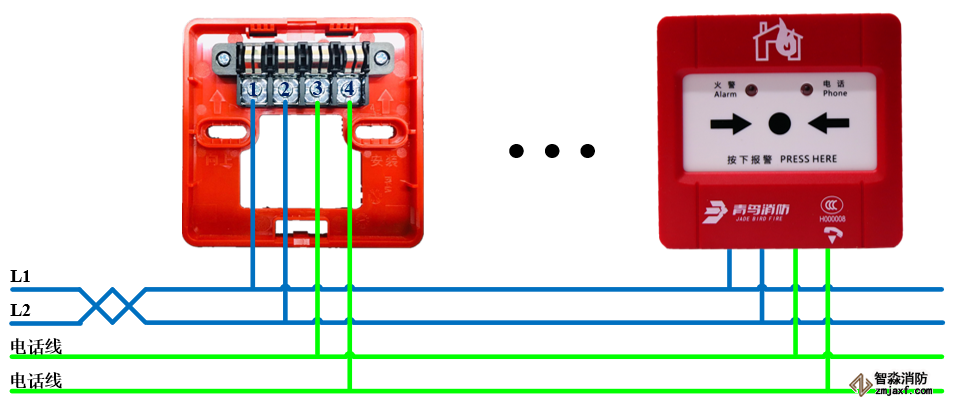

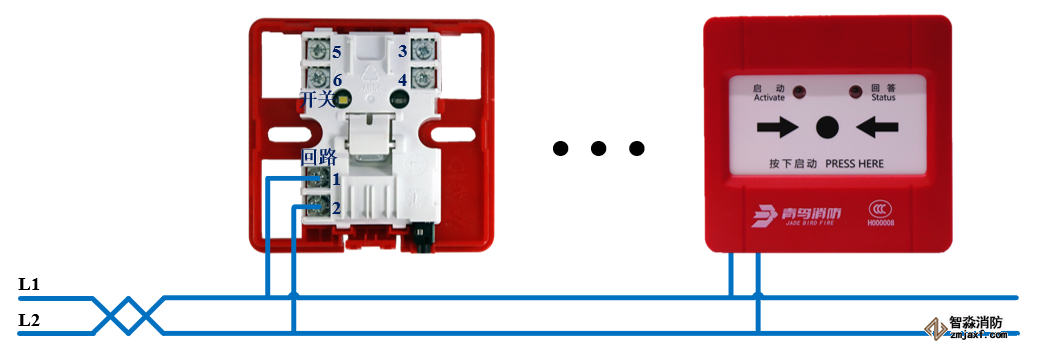

JBF4121A-P手动火灾报警按钮
JBF4121B-P手动火灾报警按钮
JBF5121-P手动火灾报警按钮

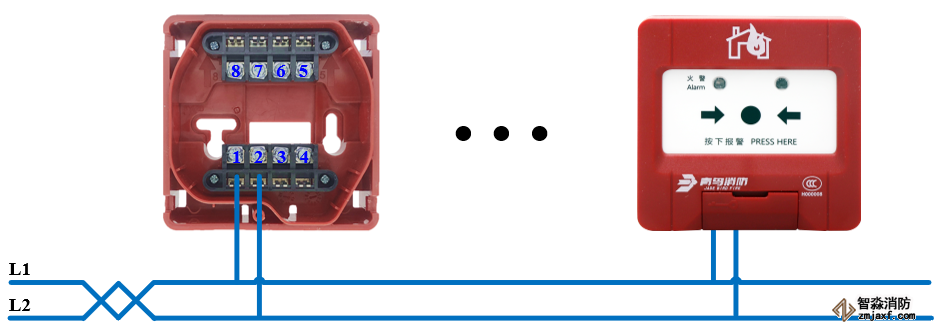

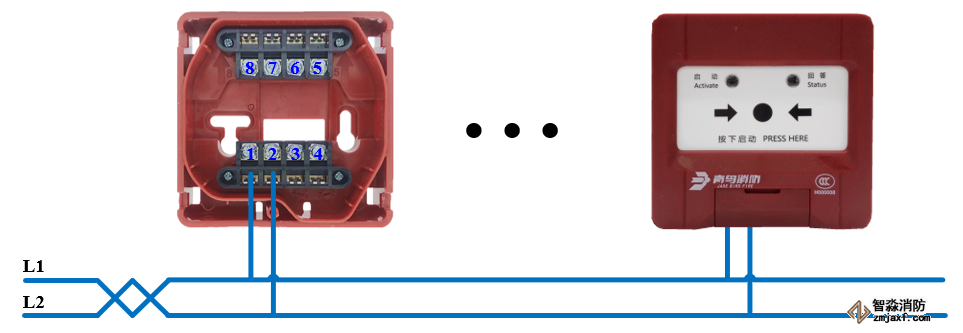

JBF4123A消火栓按钮
JBF4123B消火栓按钮
JBF5123消火栓按钮
JADE BIRD FIRE
3.火灾声光警报器类设备接线图

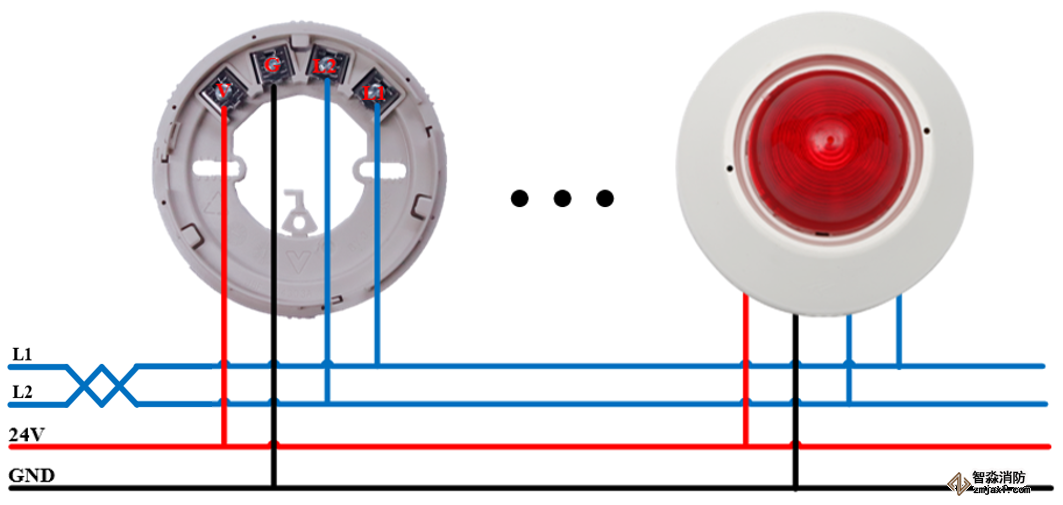

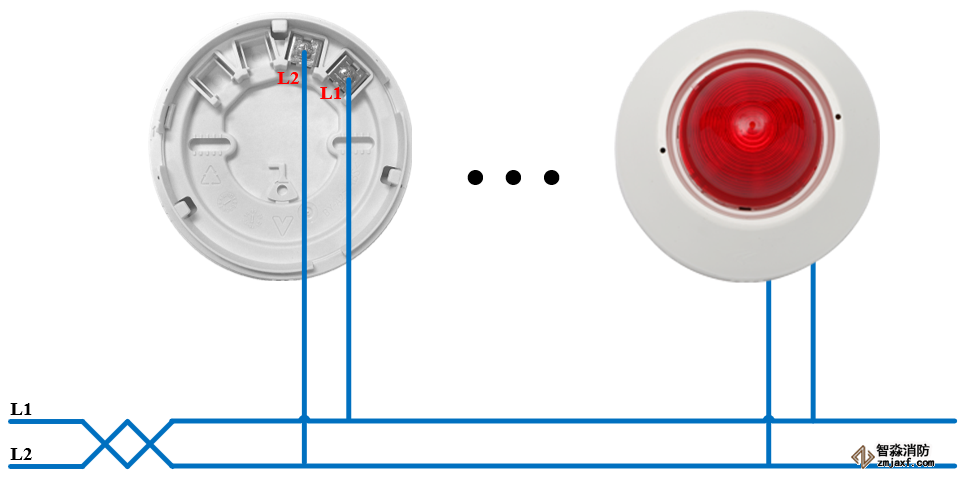

JBF4372E2火灾声光警报器
JBF5172火灾声光警报器
JADE BIRD FIRE
4.火灾显示盘类设备接线图

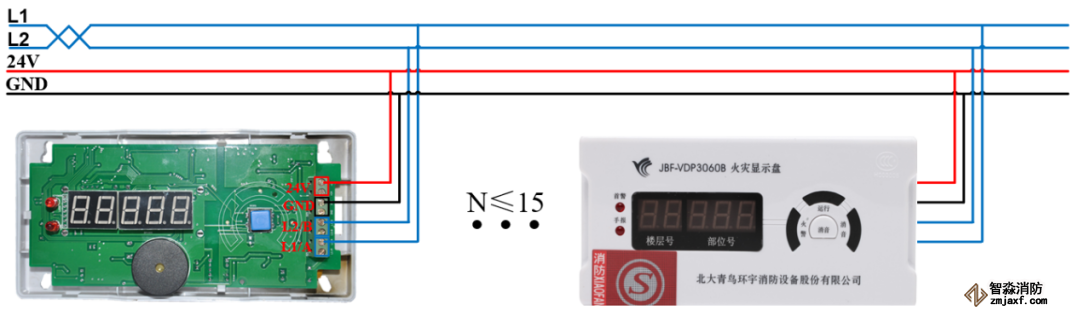

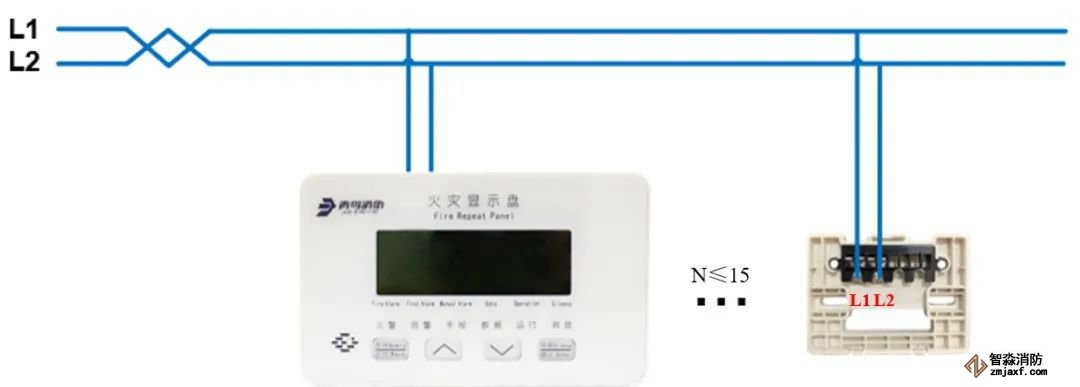

JBF4061火灾显示盘

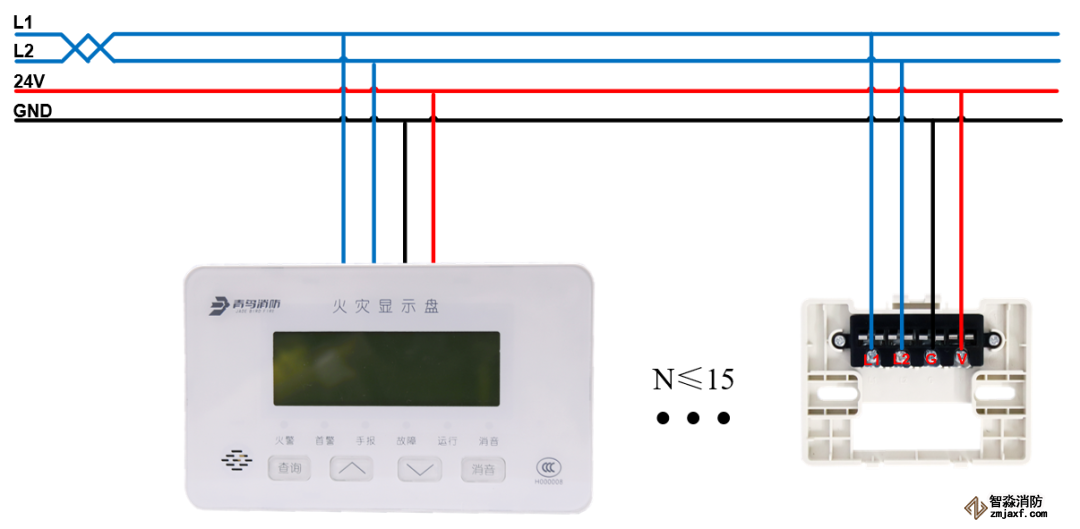

JBF5060/JBF5061火灾显示盘
JBF-VDP3060B火灾显示盘

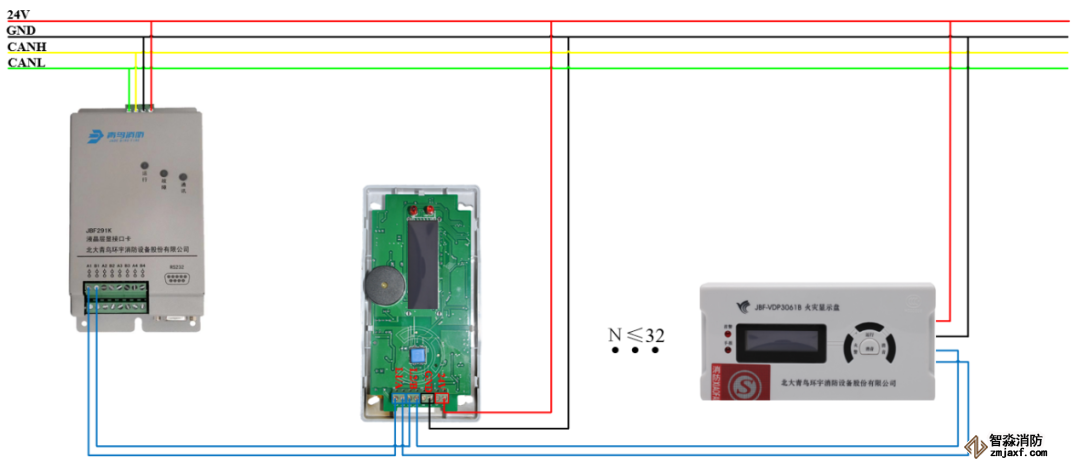

JBF-VDP3061B火灾显示盘
（配接JBF-191K液晶层显接口卡）

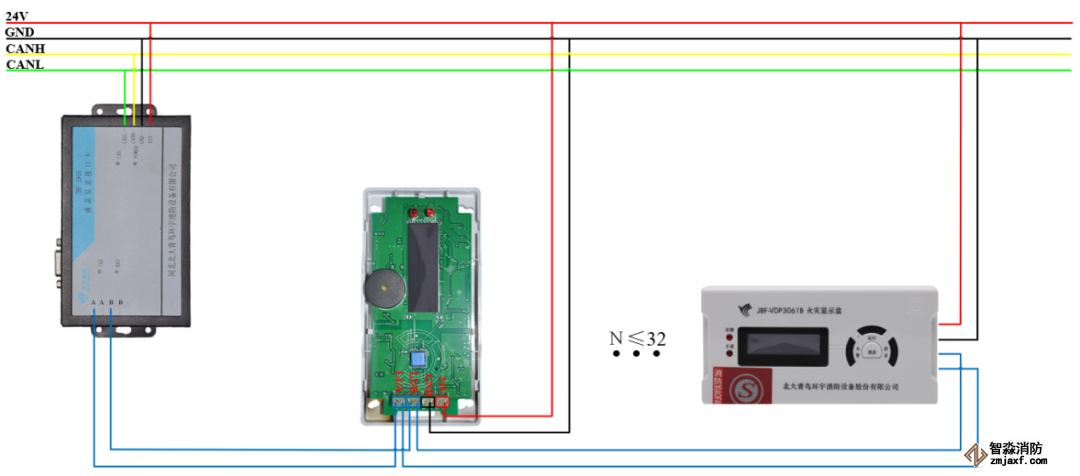

JBF-VDP3061B火灾显示盘
（配接JBF-291K液晶层显接口卡）
JADE BIRD FIRE
5.现场模块类设备接线图

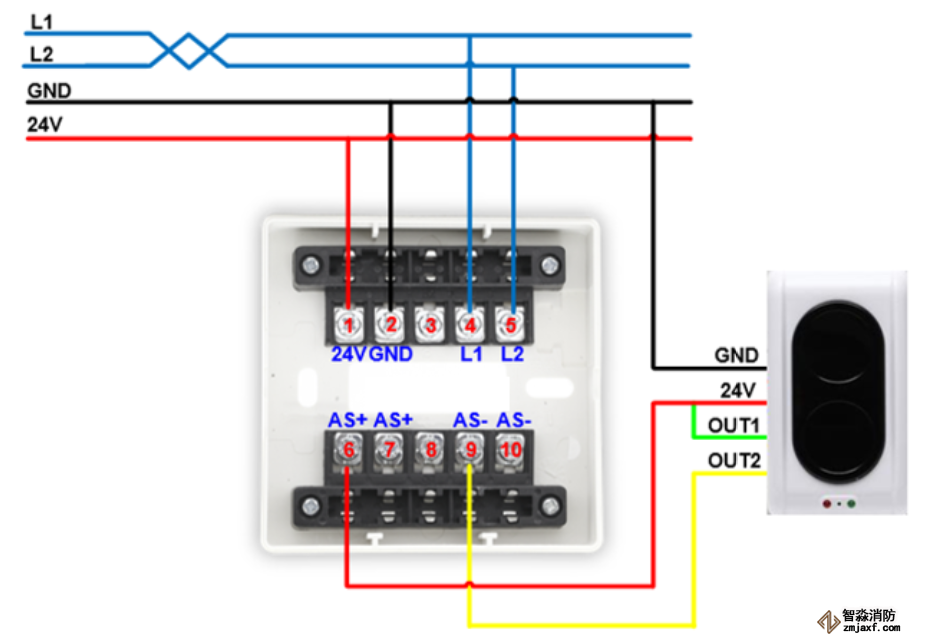

JBF4137中继模块
（配接JTY-H-JBF-VDC1382A线型光束感烟火灾探测器）
JBF4171隔离模块树状分支接线方法

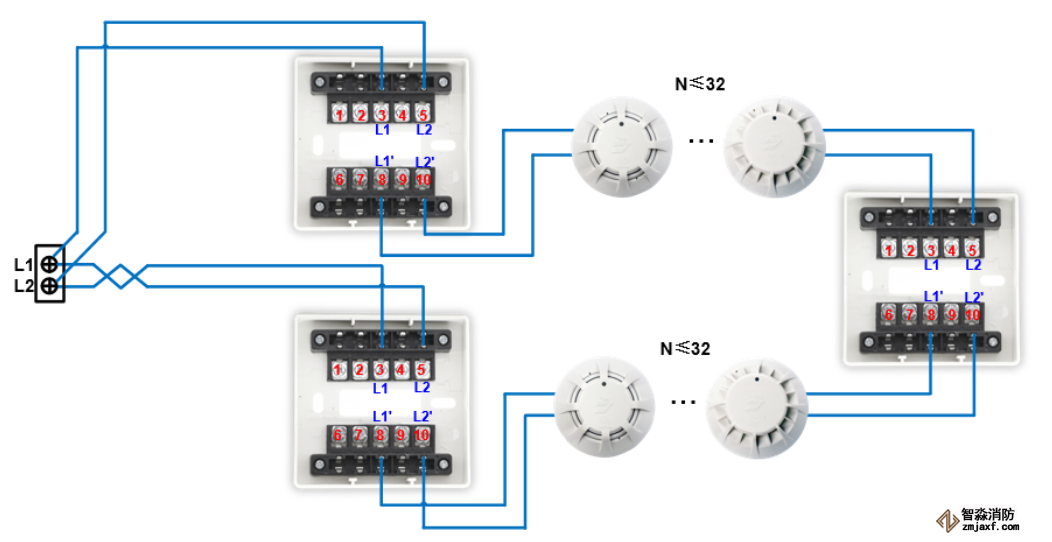

JBF4171隔离模块环形接线方法

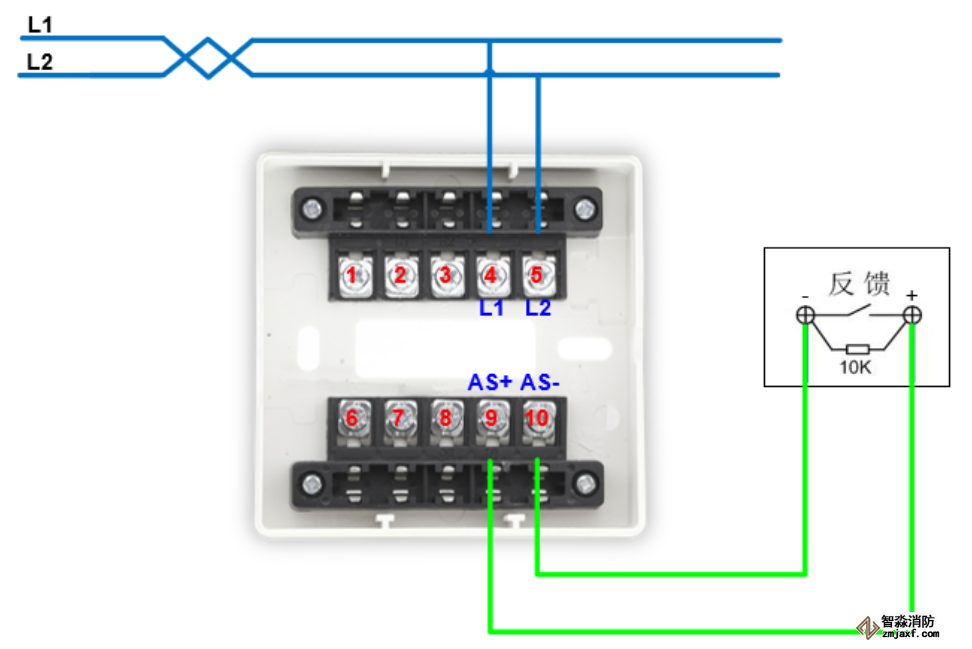

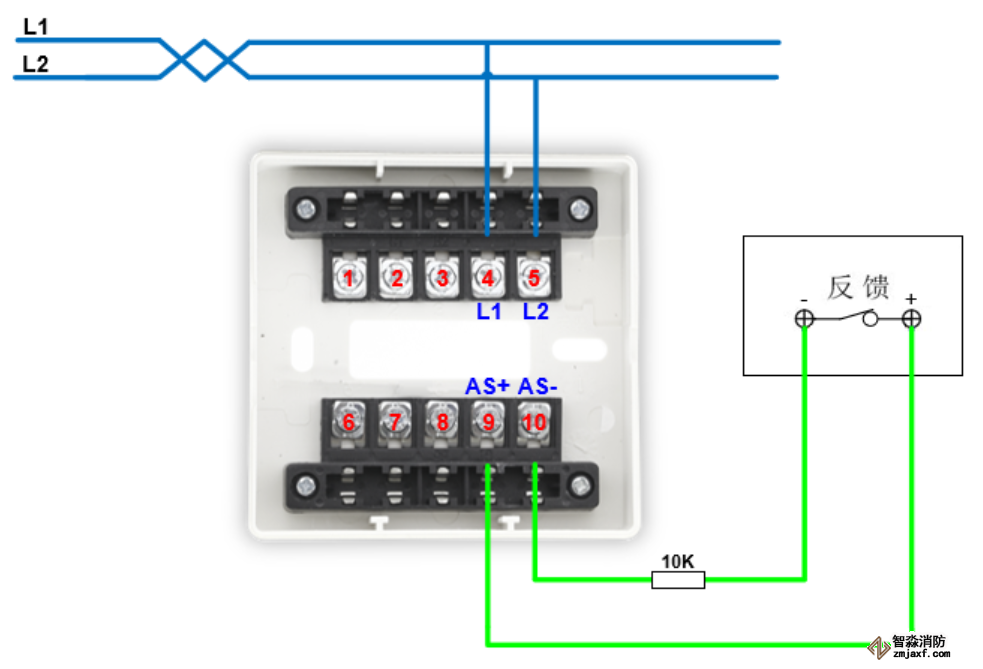

JBF4132输入模块
（接收闭合反馈信号接线方法）

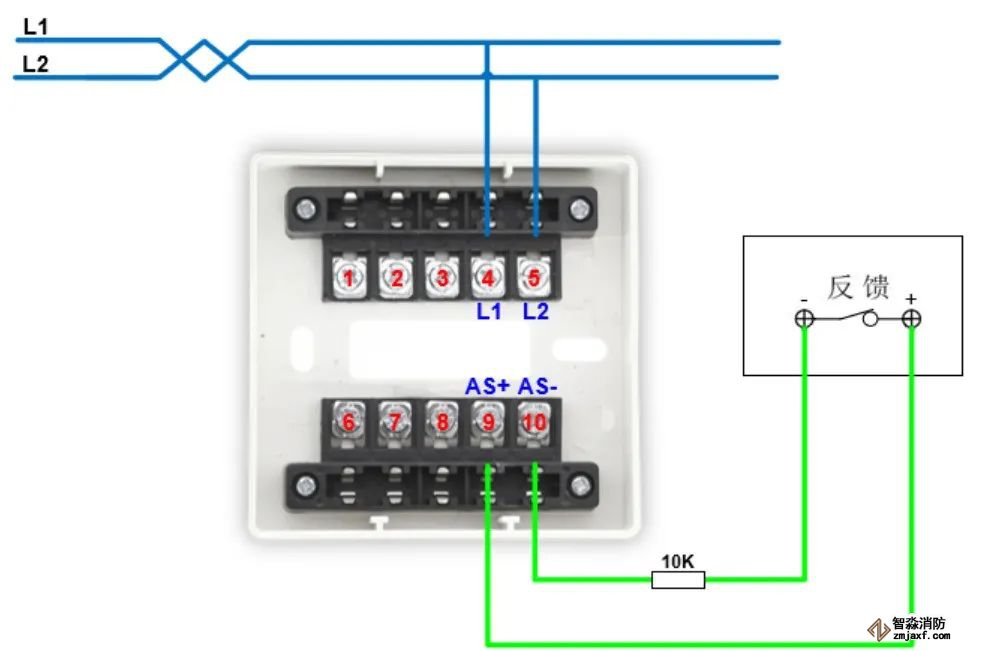

JBF5131输入模块
（接收闭合反馈信号接线方法）
JBF4132输入模块
（接收断开反馈信号接线方法）
JBF5131输入模块
（接收断开反馈信号接线方法）

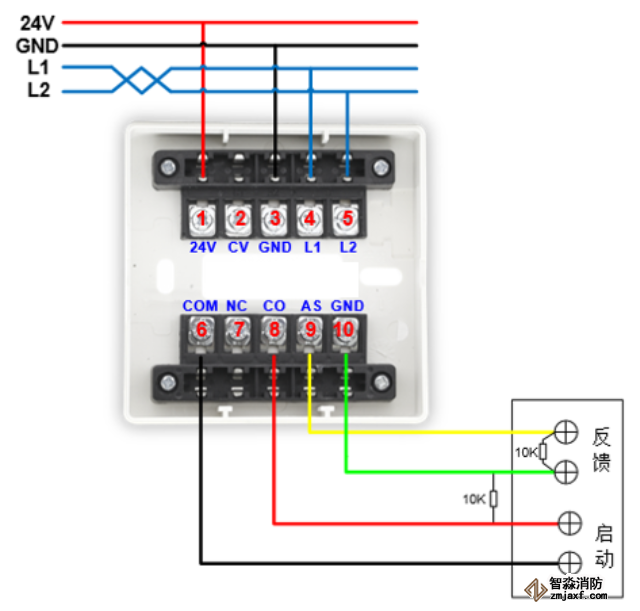

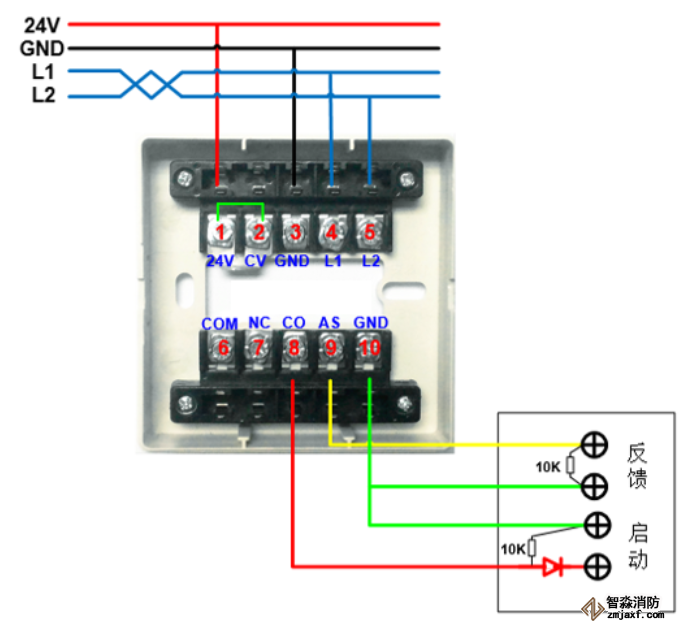

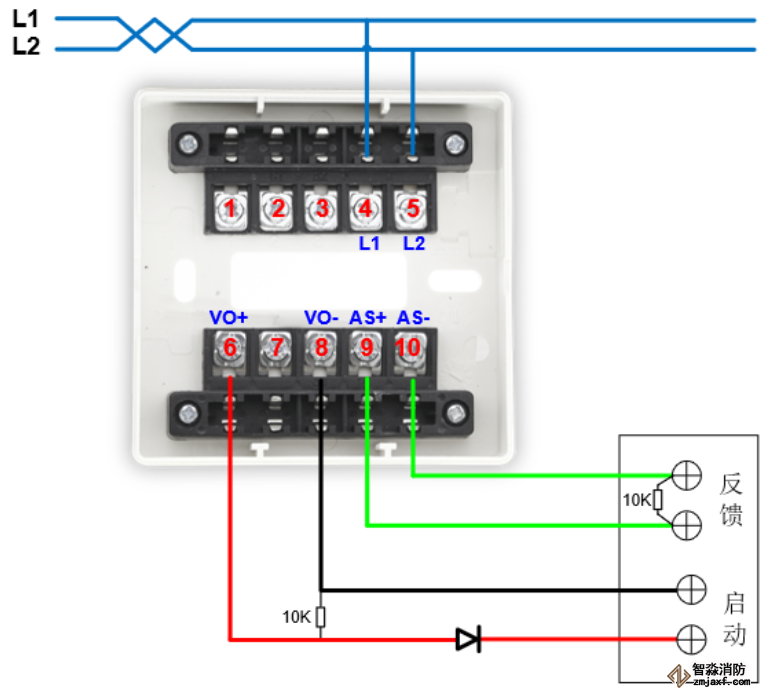

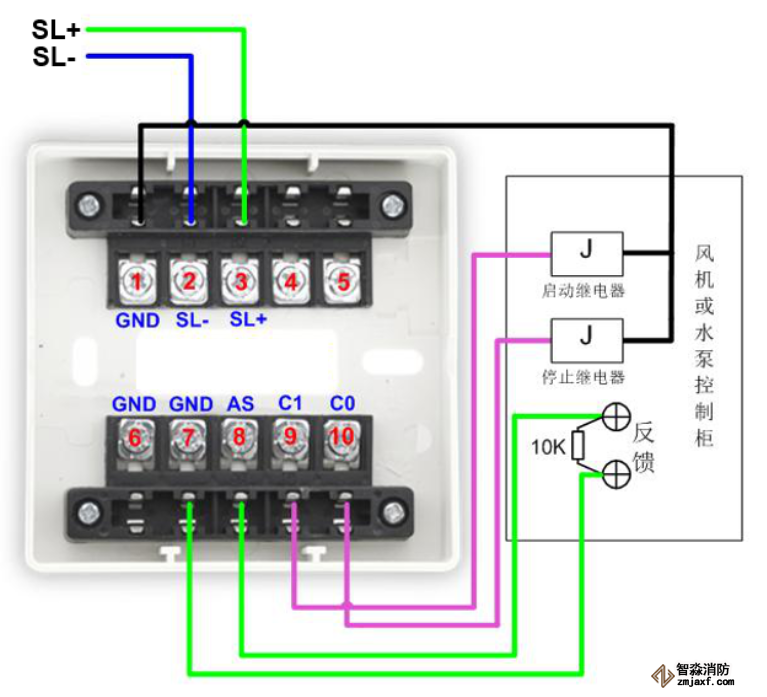

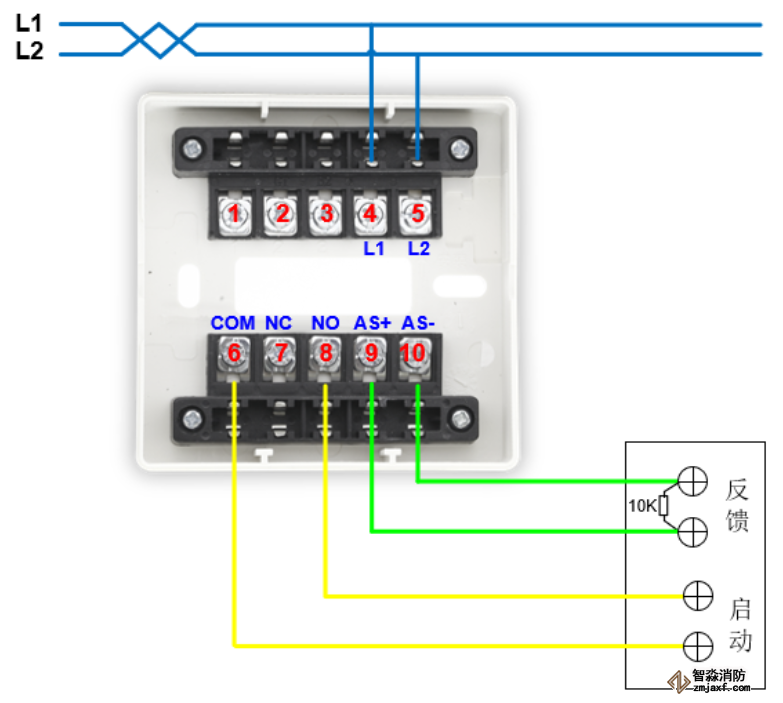

JBF4142输入输出模块有源输出接线方法
JBF5141输入输出模块无源输出接线方法

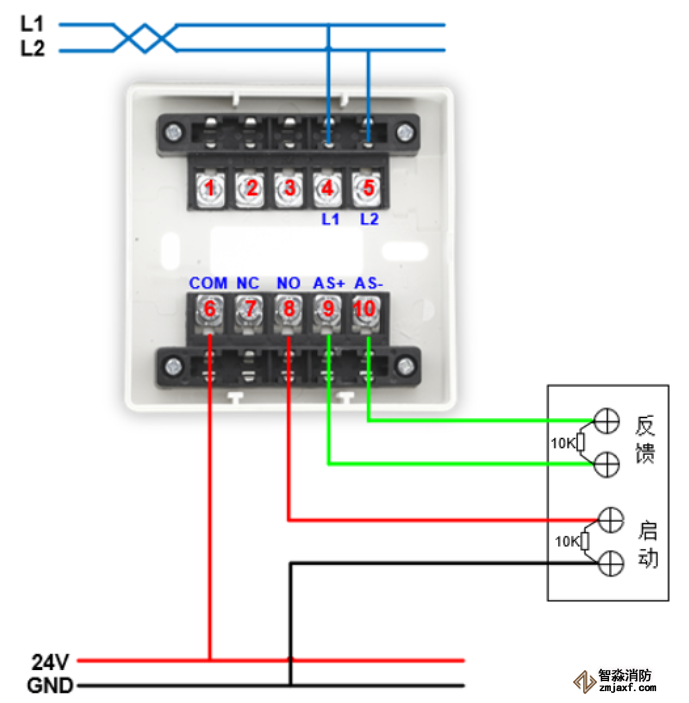

JBF4142输入输出模块无源输出接线方法

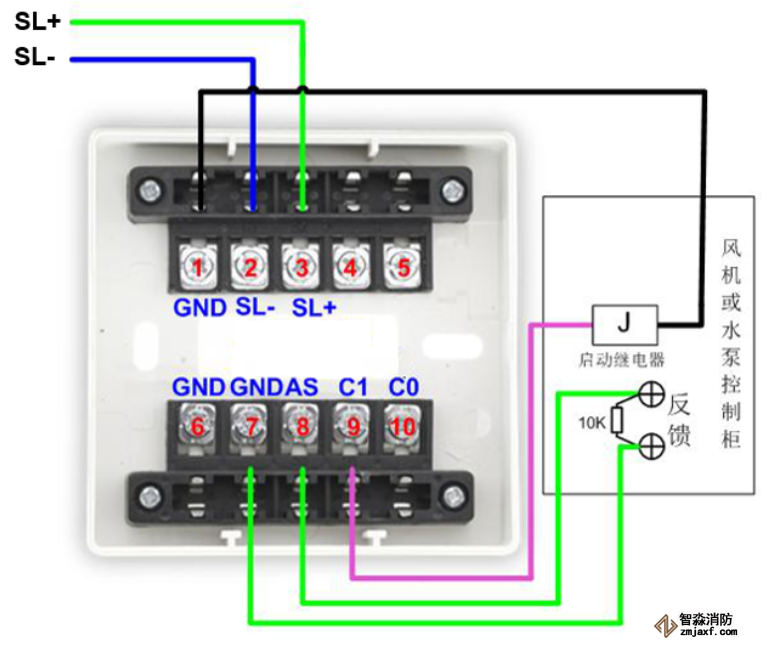

JBF5142输入输出模块
JBF5143输出模块
JBF4143/JBF4143A输出模块

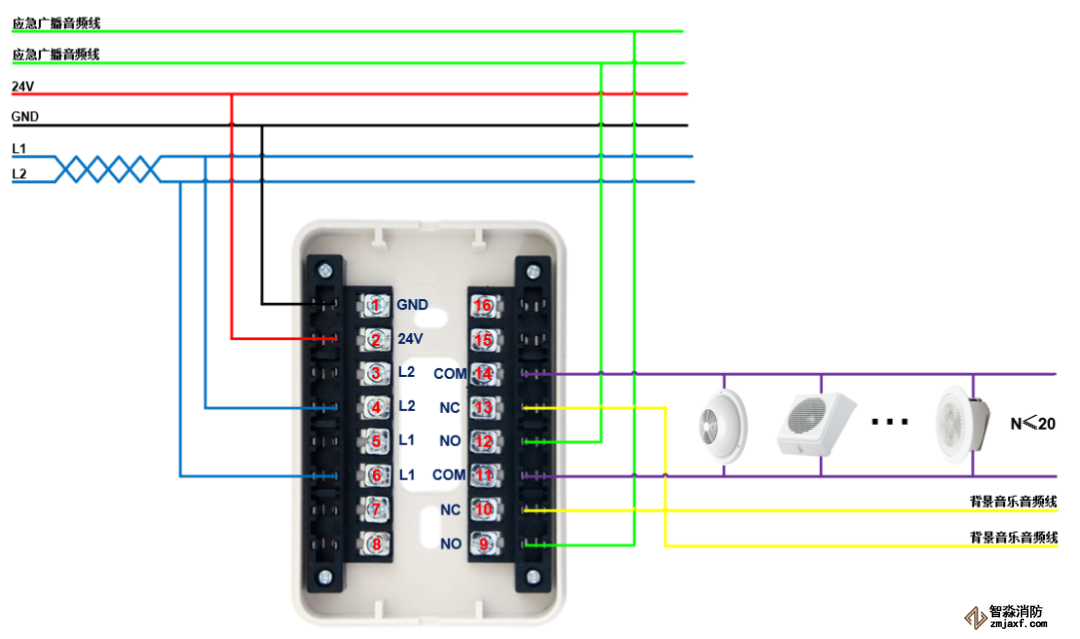

JBF5155输入输出模块
（控制非自保持设备接线方法）
JBF5155输入输出模块
（控制自保持设备接线方法）
JADE BIRD FIRE
青鸟消防，以专业的态度，
匠心打造世界级消防报警产品。
您的每一句认可满意，是我们前进的动力；
您的每一个宝贵建议，是我们专研的助力。
未来，青鸟消防将不负使命，
为构建先进、安全、可靠的
火灾报警智能消防体系，笃力前行。
