SD系列盐雾试验机操作使用说明书

SD系列盐雾试验机操作使用说明书

盐水喷雾实验机操作规程

1.       先将盐雾机总电源线插入电源插座（注：插头上L为火线，N为零线，〒为地线），然后将气源气管插入空气过滤器气源进口接头上。（空气过滤器在机器后面）,此时将过滤器压力调至0.2-0.3Mpa.（看压力表内圆圈之刻度）（出厂时，已经调好，不需要再调此压力）。

2.       打开操作面板上电源开关,此时操作面板上两个低水位灯亮 （注:左边的是控制实验室低水位,右边的是控制饱和桶低水位；分别将实验室与饱和桶内加水,直至两个低水位灯熄灭,方可不加水，手动加水：将实验室密封盖打开，直接将纯净水倒入加热槽至低水位灯熄灭，再将纯净水倒入饱和桶入水口内直至低水位灯熄灭。（注:加实验室水之前需将机器后面排水阀关闭,饱和桶加水时须将入水阀打开后加水,加完水后须将入水阀关闭）。.再将实验室密封透明盖的密封水槽加上纯净水进行密封,此时需把水加到将透明密封盖边缘完全浸到即可.（注：必须保证水将密封盖边缘完全浸到，否则会漏气）。此机具有自动加水在机器后面铜阀门处，只要将好水源接到铜阀门上就可以。

3.       将产品放入实验室置物架上,置物架分为圆棒与V形架，圆棒与V形架都是放试验样品的。放好试验样品后，将实验室密封盖子关闭。

4．将调好的5%盐溶液倒入盐水桶内.（注：盐水桶在操作面板顶部，即盐水入水口处）盐水溶液配制时须全部溶化才可倒入,否则会造成喷雾管堵塞而不能喷雾（盐水的多少取决于做测试时间的长短，只要操作面板顶部的盐水桶内可看到盐水，那么实验一定是正常的，我司提供一则数据作参考：5000ml的盐水大概可作28个小时左右，甚至更长时间。盐水消耗量的多少，用户可在实际试验中总结。

5. 打开操作面板上的操作开关,此时操制面板上两只温度表会显示实际水温与设置好的35与47度,（注：35度为实验室温度，47度为饱和桶温度）。此时实验室与饱和桶会自动加热到35与47度，温度到达设定值时自动停止加热.，此加热需要一个时间过程，.（***注:喷雾之前必须预热至35与47度），测试标准不同需要更改温度时，请将操作面板上两个温度表温度重新设置。轻按温度表上的“按键SET”，此时温度表数字闪烁。再轻按按键   与   ，进行调整到所需要的温度后，再按SET键。（   ：增加，   ：减少）

6.在计时器上设置好所需测试时间,（调时间时；操作面板上计时开关必须是关闭状态, 设定试验时间：0~9999hr（h：:时 M：分 S：秒 ，按键“+”增加   按键“-”为减少），设置好后打开操作面板上的计时开关,再打开喷雾开关进行喷雾（.注:喷雾时操作面板上的压力表压力须调至1Kg/c㎡）（注：出厂时已调好此压力）如需调整此压力请将调压阀旋纽拨出进行调整，拨出后按照顺时针与逆时针进行调整，（顺时针代表增加，逆时针代表减少）。

7.测试过程中不要经常打开实验室透明密封盖,

8.此盐雾机加入的水必须要保证为纯净水

9..测试用盐水浓度为5%（配盐溶液的水必须是纯净水）.PH值为6.5~7.2 。

10.测试完成后须将实验室水排放并清洗，剩余的盐溶液超过3天不得再使用。如连续测试可2至3星期清洗。

11.清洗方法：排放密封槽内的水时需拨掉白色塞子，此时水将流入实验室，排放剩余的盐溶液时需将实验室内中间盐水桶内的白色塞子拨掉使盐水流入实验室加热水槽，再将机器后部排水阀打开将实验室所有的水全部排放。饱和桶内的水排放：将机器后面铜阀门打开排净即可。

12．为了试验符合标准：该机须在没有放置试验样品前开机试验5到8个小时，来检验喷雾量的大小是否符合标准，标准规定：收集16个小时的雾量平均值为：每个小时平均雾量为1-2毫升。喷雾量的检测：先将实验室内喷雾调节器调到一定高度，测试5小时后，检查一下计量筒内的收集量是多少，如果收集量在5至10毫升之间，说明喷雾量符合标准，将喷雾调节器上的螺丝锁紧，或在喷塔管上做一标记，以后试验时就不需要重复检验。如果收集量在5毫升以下，说明喷雾量太小，此时须将喷雾调节器往上升高，如果收集量在10毫升以上，说明喷雾量太大，此时须将喷雾调节器往下降低（注：喷雾调节器高低的移动范围依照收集量多少来移动，移动时范围不要过于偏大），此12步的操作只适合新机器*次使用与喷雾量不符合标准时使用。

一，             构造简介

试验室内部

喷塔：内藏式玻璃喷头置于喷管内部，喷雾经由塔管引导再经錐型分散器分散到试验室内部

喷雾调节器：调整喷雾量之大小，调高喷雾量增加，调低喷雾量减少。盐水预热槽，位于喷嗒底部，此槽之盐水是经由盐水入水桶注入预热槽，槽内底部有清洗用之排水口由矽胶塞控制。

收集器：喷嘴所喷出之落雾量，以自由落体方式于80C㎡之漏斗杯内，再由导管流至计量筒内，

湿球杯：L型湿球杯乃运用湿度时装水之容器。

置物架：此架乃是由塑钢制成，故集中点重量以不超过2KG为限。如分散放置尚可承受10KG以内。置物架有一排圆孔，置物捧以垂直面分15度，30度角用

盐液过滤器：用于过滤盐液中之杂质。玻璃制过滤器

加热水槽：此水槽 附著于试验室底部，用于装水加温保持试验室温度平稳，其功能加热，保温

试验室外部

干湿球温度计：读取试验室内之温度，计算湿度（图A1，A2）

计量筒：收集每次试验之喷雾量，每次50ML这刻度（图A3）

密封水槽：利用水封原理，以避免盐雾外泄。

饱和空气桶：放置于控制箱底部，密闭式，采用SUS#304不锈钢板制成，其功能在于空气桶加温，加湿，使空气达到饱和湿度后至喷嘴喷雾

盐水入水桶：自动补充盐水预热槽之盐液。（图A6）

试验室透明盖：屋顶式斜角100度透视盖。用于复盖于试验室上方结合为一体（图A5）

调压阀：此阀是空气压力过高过低时，以压力表之显示来调整

（图A7）（试验条件1KG/ C㎡）

压力表：此表指针所显示之压力是空气经由饱和空气桶传达至喷嘴时所达到的压力（试验条件1KG/ C㎡）

排气管：直径53mm口径管，接合此管排雾于室外，不可以有积水之现象，使其雾气自然排出（B1）

排水管：直径28mm口径管，接合排水管于排水沟，使其废水由此排出。（图B2）

空气过滤器：位于机器后方，过滤空压机空气。

控制系统

试验室温度控制：乃控制试验室之温度，依标准温度设定。盐水试验35摄氏度。

饱和空气桶温度控器：乃控制饱和空气桶之温度，依标准温度设定，盐水试验47摄氏度

计时器：可调式0.1-9999HR可任意设定试验所需时间，终了自动停机。

积时器：可调式0-9999HR可指示试验时间之累积，附自动归零装置

加热水槽温度控制器：控制加热水槽之水温，其位于控制箱内

盐水喷雾试验：试验室温度表设定35摄氏度，饱和桶温度表设定47摄影氏度。

耐腐蚀试验：试验室温度表设定50摄影氏度，饱和桶温度表设定63度

饱和空气桶安全温度控制器：乃饱和空气桶温度控制，另已只安全保护装置，温度安全设定值比实际温度高5℃位于控制箱内）

电源开关：照光翘板式。控制全机之总电源

操作开关：照光翘板式。控制试验室加热槽及饱和空气桶之加热系统。

计时器开关：照光翘板式。控制时间控制器之电源

左方低水位警报灯：加热槽之水位低于下限，则此灯亮，并切断操作系统

右方低水位警报灯：饱满和桶之水位低于下限，则此灯亮，并切断操作系统

二，             安装需知及注意事项

1．              电源220V单相2000W

2．              机器放置位置后面离墙约50CM，左右两侧需留维修空间。

机器外线为总电源线，请再加装一只无熔丝开关或闸刀开关（约20A）。空压机出气管请接于机器后方过滤器进气口上。（图B4）

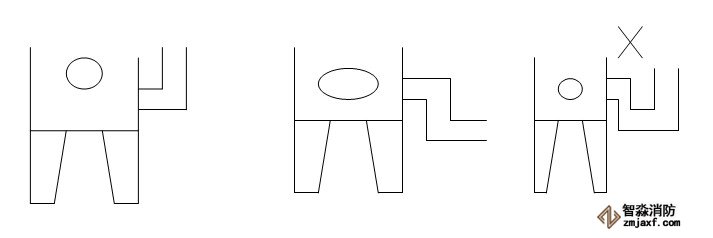

3．              排水管可用直径20mm硬管排放，需注意水管应往下。排气管

需用直径53mm硬管，沿伸至室外排放，需注意排气管之安装，   可由机器平行向上或平行向下。

4．              机器安装位置，请避免阳光直接照射，以免影响测试之条件，

5．              机器之安装位置，不可放在有高温的地方，应尽量勿靠近其它

电器设备或易燃物品，以免发生危险。

6．              本机器为PVC塑胶制成，zui高耐温80度。请勿用力碰撞，以免破裂，使用温度，请勿超出试验标准范围，以免因过热而变形

三：故障指示

A．            超温指示灯：左右两方皆有超温指示灯（左方控制试验室，

右方控制饱和桶）。当超温灯亮起，有下列三种情况：

1．              安全温度控制器警报装置，设定错误，

2．              温度设定是否过低，请重新设定

3．              如超温指示灯持续亮时，请通知本公司处理。

B．             低水位指示灯：此灯亮时，将切断操作电源，此时应在试

验室或饱和桶内加水直至低水位灯熄灭为止。

C．            结束指示灯：此灯亮时，表示试验时间至此结束。

四：功能异常判断及处理
