某项目消防应急指挥中心建设方案

大家好，我是智淼消防检测设备厂家。我们经常碰到指挥中心建设的项目，但是你碰到过消防指挥中心的建设需求吗？这样的项目也属于弱电系统的范畴，实际上除了消防专业的系统以外，其他的系统建设都是大同小异的，今天一起来看看吧！说不定那天你就碰到了。

第一章 指挥中心建设整体方案



1.1.前言

本项目指挥中心工程不仅集建筑、电气、安装、网络等多个专业技术于一体，更需要丰富的工程实施和管理经验。指挥中心设计与施工的优劣直接关系到指挥中心内计算机系统是否能稳定可靠地运行，是否能保证各类信息通讯畅通无阻。
    本项目指挥中心既要保障指挥中心设备安全可靠的正常运行，延长计算机系统使用寿命，又能为系统管理员创造一个舒适的工作环境，能够满足系统管理人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等的要求。所以，一个合格的现代化计算机指挥中心，应该是一个安全可靠、舒适实用、节能高效和具有可扩充性的指挥中心。

1.2.工程概况

某消防支队指挥中心设置在XXX，指挥中心面积约为XX㎡，指挥中心根据实际情况合理划分接警调度、屏幕显示、资料存放、作战研讨等功能区域。

1.3.指挥中心建设目标

某消防支队消防指挥中心建设的主要内容包括：业务应用系统、基础支撑系统和基础环境，指挥中心主要用于满足未来至少两年的使用需要。

1.4.设计依据

（1）建设单位的实际需求和建议

（2）通用国标及规范：

序号	国家标准号	标准名称
1	09DX009	《电子信息系统机房工程设计及安装》
2	GB/T50314-2015	《智能建筑设计标准》
3	09X700	《智能建筑弱电工程设计与施工》
4	06SX503	《安全防范系统设计与安装》
5	GB/T 50348-2018	《安全防范工程技术标准》
6	GB 50395-2007	《视频安防监控系统工程设计规范》
7	GB 50198-2011	《民用闭路监视电视系统工程技术规范》
8	GB 50396-2007	《出人口控制系统工程设计规范》
9	GB 50311-2016	《综合布线系统工程设计规范 》
10	GB 50312-2016	《综合布线系统工程验收规范》
11	GB 50526-2010	《公共广播系统工程技术规范》
12	GB 50057-2010	《建筑物防雷设计规范》
13	GB 50343-2012	《建筑物电子信息系统防雷技术规范》
14	GB 50373-2006	《通信管道与通道工程设计规范》
15		其他相关的国家、行业及地方法规、规范、规定

1.5.设计原则

某消防支队消防指挥中心建设，其设计即必须满足当前各项需求应用，又面向未来快速增长的发展需求，因此必须是高质量的、高安全性的、可靠的、灵活的、开放的。为了将市消防支队消防指挥中心建设成为一个具有业内领先水平的综合指挥中心，设计过程中遵循以下原则：

Ø安全性

Ø可靠性

Ø扩展性

Ø国际标准性及开放性

Ø通讯容量需求控制

Ø美观舒适、经济合理

 本工程采用了一些较为先进的技术及材料，旨在将本工程建设成为一个先进实用的信息化指挥中心。选用的技术及材料均以在以往的工程实践中得到了检验，都能最大限度的满足网络安全指挥中心现有业务及未来发展的需要，在整体上具有高度的安全性及可靠性。

第二章 基础环境建设方案

2.1.基础环境整体建设方案

某消防支队指挥中心设置在XXX，机房布置情况如下图所示：

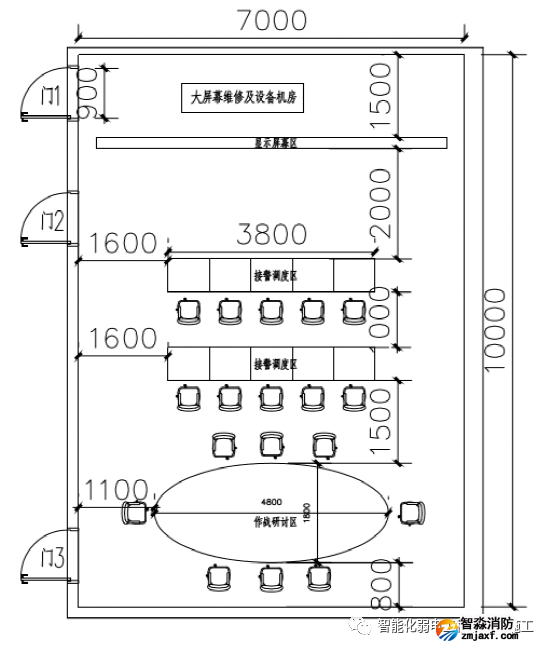

机房布置大样图



2.1.1.大屏幕维修及设备机房

此区域主要是放置图像控制系统、UPS、电池柜等设备，同时可作为大屏幕显示屏的维修空间。

2.1.2.显示屏幕区

指挥中心显示屏幕区，采用液晶拼接屏、LED条屏、拼接控制工作站、硬盘录像机等组成，集成控制和显示与指挥中心业务相关的各种信号，共享公安道路监控图像、部队营区车库监控图像、辖区重点单位监控图像、GPS车辆轨迹、火场3G图传、日期、时钟、天气、温度、湿度、风向、风力、当前火灾等文本信息。

电视墙的大样图，如下图所示：

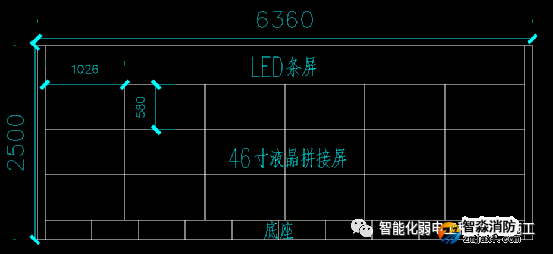

大屏显示大样图



电视墙的尺寸为6360*2500，采用18块46寸超窄边液晶拼接屏、LED条屏、底座组成。46寸超窄边液晶拼接屏，尺寸为1025.7（W）*579.8(H)*128.1(D)，拼缝≤3.5mm，分辨率1920*1080，亮度700 CD/㎡，寿命6万小时。拼接屏具有下列接口：

1)CVBS输入/输出：5路：1Vp-p ,75Ω,BNCx5，2路环出；

2)S-video输入：1路Y：1Vp-p,75Ω；C:0.3Vp-p,75Ω；

3)YUV输入：1路1920*1080向下兼容；

4)VGA输入：1路1920*1080向下兼容；

5)HDMI输入：1路1920*1080向下兼容；

6)DVI输入：1路1920*1080向下兼容；

7)DP输入：1路支持；

8)AUDIO输入：1路：RCA 左右声道（选配）；

9)SDI输入：1路：3G-SDIHDSDI（选配）；

10)IP解码输入：1路：RJ45，支持4路1080P/8路720P/16路D1（选配）；

11)USB输入：USB2.0支持软件在线升级；

12)通讯接口：RS485环路输入/输出。

通过拼接控制工作站，具备全中文界面，统一操作界面，操作灵活简单。多信号分屏显示，整屏显示，任意组示）， 多窗口显示能力：全屏范围内画面能够自由缩放、移动、漫游、叠加。支持多屏图像拼接 、画中画。画面可单屏显示，也可跨屏任意缩放显示，或整屏显示。

2.1.3.接警调度区

接警调度区设置2排主机，共计10台。其中包括接警调度台，营区监控，社会单位监控，内网电脑。

操作台的尺寸单联宽度为600mm，具体尺寸及样式可根据现场的环境进行定制。

2.1.4.作战研讨区

作战研讨区设置8座椭圆形会议桌，保障音频、视频、数据、会议等功能接入，安装大屏幕交互式数字平台及消防培训软件，高清手写设备，可用于指挥、教学、分析、战训评估等。

2.2.主体装修

2.2.1.建设要求

装修需要满足防火、防静电、防尘、防噪音等需求。

2.2.2.地面装修方案

在指挥中心基础环境建设中，活动地板是一个很重要的组成部分。活动地板铺设在机房的建筑地面上，活动地板上安装着计算机设备及其他电子设备，而在活动地板与建筑地面之间的空间内可以敷设连接设备的各种管线。活动地板具有可拆卸的特点，因此所有设备的导线电缆的连接，管路的连接及检修更换都很方便，敷设路线距离最短，因而可减少信号在传输过程中的损耗。

另外，活动地板可迅速的安装与拆卸、方便设备的布局与调整，为设备的增容和设备的更新换代提供了有利条件。

本项目机房地板铺设高度为0.3米，采用全钢耐磨抗静电地板，地板表面粘贴导电型PVC贴面，地板下刷防尘漆。

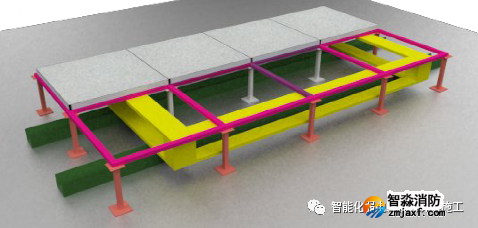

静电地板示意图

2.2.3.吊顶装修方案

指挥中心顶棚装修采用吊顶方式。指挥中心内的吊顶主要具有以下作用：

Ø安装固定照明灯具及走线；

Ø安装固定自动火灾探测器与；

Ø温湿度探测器等设备；

Ø防止灰尘下落。

    指挥中心天花板主要采用600*600方形铝扣板，顶内配套主龙骨，次龙骨，龙骨采用40X4角钢支撑。梁、顶做防尘处理，主要考虑到吸音、金属屏蔽、空调送风，美观耐用等需求。

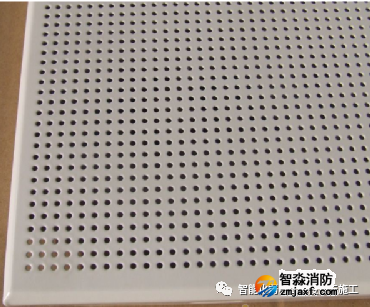

微孔铝扣板样图

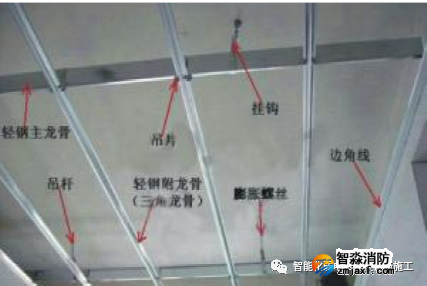

吊顶龙骨示意图

2.2.4.墙体装修方案

考虑到抗干扰和吸音的要求，本次设计中挥中心区域内墙面采用专用墙板（彩钢板）做饰面材料。彩钢板不但具有防污、抗冲击性等优点，更重要的是具有良好的防静电功能，而且彩钢板是以组合式进行装饰,可以不用二次装修，若在今后的使用过程中板面有损伤，可以直接替换受损伤的墙板，拆装都很方便，板后作网格接地处理，美观、大方，并能达到屏蔽和防静电的效果。

机房彩钢板符合国标一级防火标准，能充分满足机房建设装修的防火要求。同时在机房适当位置设置背景墙，背景墙采用蓝色，文字字体为黑体字，白色，不悬挂警徽等标识。在适当位置悬挂辖区道路水源分布图、重点单位示意图、指挥中心管理规定、通信员职责、接警询问要素和文明规范用语、警情受理和等级调派规定等，其内容、材质、大小、颜色等由支队统一，应符合正规化管理规定，并与指挥中心环境相协调。

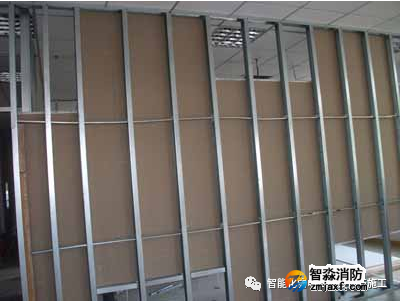

彩钢板龙骨示意图

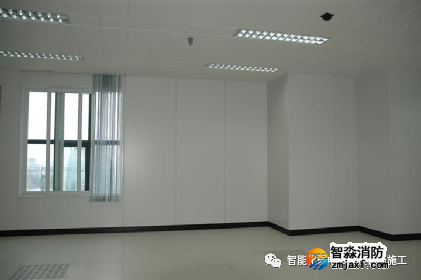

机房彩钢板示意图

2.2.5.门窗装修方案

机房出口设置向疏散方向开启且能自动关闭的门，并且设置门禁系统。房间里设置出门按扭，外边安装带密码功能的读卡器，保证在火灾发生时，门禁系统能自动打开，机房里面的人员可自由出去，在火警情况下可保证人员安全撤离。

机房的窗户采用铝合金封堵，起防盗、防雨和防尘作用。

在机房出入口安装优质防火防盗门。



防火门样图

2.3.配电系统

2.3.1.不间断电源系统

机房内设一台功率为10KVA的UPS电源，后备时间为2小时，为机房、安防监控等弱电系统提供电源，满足机房用电负荷的要求。

2.3.2.配电柜及电源插线板

2.3.2.1.配电柜

机房的弱电系统供电由UPS配电柜负责，动力配电柜负责机房空调设备、机房辅助插座、机房照明的供电。配电箱、柜内留有备用电路，作机房设备扩充时用电。

2.3.2.2.插座

机房内用电插座分为两大类，UPS插座和市电插座。机柜、门禁、监控等弱电系统提供的电源都由UPS插座提供。每个房间要考虑应急电源和备用插座，方便事故应急和维修。所有市电、应急电、照明、空调、门禁系统、备用电源等电源单独分相走线。

2.3.3.电缆

电缆（电线）选择为国家A线缆。UPS进线为YJV5X6mm²,每个插座的电源线用4mm²,灯线采用2.5mm²电源线。

2.4.照明系统

照明灯具选用不锈钢格栅灯（600*600），三基色灯照明，平均照度不低于8001ux。电感镇流器、灯管、启辉器均采用国产优质产品；并加装电容器改善功率因数、消除感抗，灯具启动快、无闪烁；

本次工程照明回路均为独立回路不与其它用电设备混接。

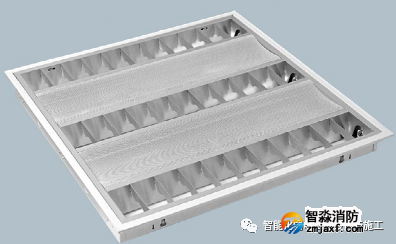

格栅灯样图

在指挥中心出入口安装应急疏散指示灯、应急照明灯。疏散指示标志（诱导灯）放置在房间出入口的顶部或疏散走道及其转角处，距地高度2.2米左右。当市电停电后，自动起动应急照明，备电时间为30分钟，以保证机房机柜区进行简单维护以及上机人员紧急处理存盘以后撤离。





      应急照明灯样图                             出口指示灯样图

2.5.接地与防雷系统

（1）从大楼楼层电井向机房引入大楼接地线，与机房内两个柱子内的建筑结构钢筋连接后作为机房的综合接地线，在机房内活动地板下敷设30*3mm等电位接地铜带，采用BVR6mm²线缆与机柜外壳和设备外壳做等电位连接。

沿机房做一圈铜带接地网，具体做法是选用30x3铜带连接而成，选用绝缘架空安装，整个机房区形成一个环，用两根BVR25的塑铜线与接地网连接。地板支架、机柜外壳、监控设备、UPS等接地采用BVR6的塑铜线连接到综合接地汇流牌。机柜内部所有服务器设备用BVR4的塑铜线和机柜做接地连接。

（2）UPS配电柜内设置二级电源防雷器。

铜箔示意图

铜排示意图

2.6.安全防范与监控系统

（1）在指挥中心安装3台高清网络摄像机，用来监视指挥中心内部和出入口的图像，配置一台8路硬盘录相机，录像存储时间为3个月。

（2）在指挥中心出入口设置密码刷卡门禁系统，共计3套。

（3）在指挥中心出入口上方安装红外入侵探测器，能够集中又能独立进行布防和撤防。

（4）机房内配置一套动力环境综合监控系统，实现对机房内的供配电、UPS电源、温湿度、烟雾、漏水等实时监控和故障预警。

2.7.消防系统

（1）指挥中心内原配置的消防系统保留，若无，需配置一套完整的消防系统，本次方案暂不考虑。

（2）在指挥中心安装3台烟雾探测器，与综合监控连接，实现关键区域消防独立报警。

（3）在指挥中心大屏幕维修及设备机房、接警调度区、作战研讨区各配置2台手持式气体灭火器，共计6台，当发生火灾时，可直接向防护区喷射灭火剂，灭火效率高、速度快。

2.8.综合布线系统

指挥中心连接外网、内网、电话等所需的信息点的布设，用以保证指挥中心正常运转的基础系统，在接警调度区每个操作台分别设置1语音1数据，在作战研讨区设置2语音2数据，同时做好信息点预留，并预留专网电话路由。

2.9.空调系统

为保障指挥中心空气质量，在指挥中心配置一台制冷量为3P的机房专用精密空调，空调采用下送风方式，其主要优点为：

Ø恒温、恒湿、洁净的精密环境控制，保证主设备正常高效运行；

Ø全天候不间断稳定运行的结构及功能设计，保证主设备的安全运行环境；

Ø所有部件及机组性能出厂前均经过严格测试，稳定可靠；

Ø最优CFD风道优化设计，风道阻力最小，风机功率最小；

Ø室外风机无极调速，节能高效长寿命；

Ø高能效管理控制，避免竞争部件运行，按需投入冷量；

Ø易维护；

Ø金属边框空气过滤器，重复清洗使用，维护成本低；

Ø自动冲洗加湿器，减少维护工作量；

Ø送风方式多：风帽上送风、风管上送风、下送风、下沉地板下送风。

2.10.音响、会议系统

 在指挥中心设置音响设备，包括音频处理器、功放、2个主音箱、4个吸顶安装音箱，2组无线麦克风，接警席、指挥室音频接入。

在作战研讨区，设置视频会议系统，包括高清视频会议摄像机、智能控制主机、无线控制终端、无线AP等，用以进行紧急作战布防会议、培训教学等。

第三章业务应用系统建设方案

3.1.消防接/处警系统

利用119远程接处警终端受理火灾和其他灾害事故的报警。设置2个接警席位，并设置2个综合管理席位，用于集成大屏控制、会议控制、各类内、外网及专网应用软件。119接处警软件的安装应由总队统一安装。

接警席位采用一机双屏的方式，配备2台显示器，并安装有接警软件、地图台软件、调度软件，分别显示文字信息，地理信息和调度信息。集中受理辖区内119报警或110转警，进行灾情定位，通过预案调度、等级调度、临机调度实施力量调派，跟踪记录灾情处置过程，能够发送增援请求和接收增援指令。

同时，文字信息受理屏能够受理火情并实时了解火警受理的情况，能了解各消防实力信息（下属中队人员、装备等）、公共消防水源分布信息、重点消防单位信息（基本情况、平面图、水源图）和灭火作战预案等；辅助完成火灾信息传递、火灾统计报表的上报；可以在综合指挥调度时，提供第一手详实的参考信息辅助决策；可以对报警记录进行查询、统计和打印，对报警录音资料查询与播放。

新增加的接警席位和原有的接警席位组成现在的指挥中心接警系统，可同时受理两起报警。如果两个席位同时占用，第三个报警电话会进入排队状态，报警人听排队语音，在有接警席位空闲以后排队的话务自动分配到空闲的接警席位上。在此基础上，大队接处警系统还能够与省消防总队现有的接处警系统实现数据上报、互联互通。

针对本项目而言，系统已经搭建完毕，设备放置在首层，指挥中心位于4层，需要将首层的信号引至4层，实现在指挥中心内的警情处理。为此本方案拟采用将首层的信息数据通过内网传输至四层指挥中心，进行统一管理。

3.2.营区监控系统

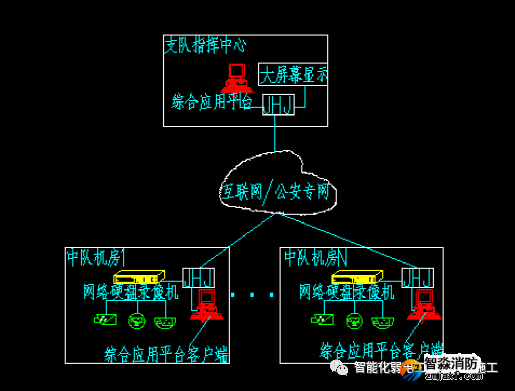

支队所辖的所有执勤中队、小型消防站必须按照现有中队标准建设营区监控系统，设置全方位摄像机不少于3个（车库、训练场、岗哨各1个），固定摄像机不少于1个（通信室），并和总队、支队指挥中心图像综合集成平台实现无缝对接。组网示意图如下图所示：





对本营区监控整体设计思路为：

1)在某消防支队消防指挥中心搭建视频监控综合应用平台，用以对支队所辖的所有执勤中队、小型消防站进行实时监控和画面调取查看；同时可以向上进行视频监控平台的对接。

2)各执勤中队、小型消防站当做一个监控分站，配置相应的网络硬盘录像机（NVR）进行视频存储，存储时间为30天；并设置管理工作站，安装综合应用平台客户端，对所属的视频图像进行管理；在每个分站设置交换机，由于公安专网尚未接入，本方案暂按照互联网的形式进行数据传输，待公安专网建设完成后，再进行传输方式的转变。

   市消防支队建设的视频综合应用平台，只要摄像机满足ONVIF协议、GB/T28181协议，均可接入，并且具有强大的组网能力和平台对接能力，满足各种监控系统接入的需求。

3.3.辖区内重点单位监控系统

针对某消防支队辖区内重点单位的视频监控系统，包含两个方面，一是可以将重点单位的视频接入到市消防支队的视频监控综合应用平台上进行统一监控、图像查看；二是对重点单位的监控室安装视频监控摄像头进行画面的实时查看与录像，此部分监控录像，在指挥中心做集中存储。

建设思路与营区监控系统类似，各单位当做监控分站，通过互联网与市消防支队的视频监控综合应用平台进行对接。

除此之外，在发生火灾险情等紧急情况时，支队指挥中心可以实现与辖区内重点单位的对讲功能，便于指挥疏散。

3.4.社会图像监控资源

支队根据港区实际情况，在有条件的情况下可以依托当地各个部门，汇接交警、治安、综治、安监、应急办，以及社会单位等视频监控资源，逐步实现对道路、重点区域、重点场所等图像监控资源的共享和调度。对重点单位的图像监控可以采用同对专职消防队的监控形式进行监控，即依托互联网（公安专网）进行监控。

其建设思路与营区监控系统类似，将社会图像监控平台与市消防支队的综合应用平台做对接，即可实现数据交换。

第四章消防车辆移动图传系统建设方案

4.1.建设依据

    公安消防移动图传系统根据国家相关法律规章、国家和行业相关标准、相关研究成果等资料进行规划设计，具体如下：

1)《公安消防“四项建设”三年规划（2015-2017）》

2)《公安机关消防机构执法记录仪设备性能和后台管理系统设计参考要点》

3)《全面推广执法记录仪和移动执法终端使用工作方案》

4)《关于使用执法记录仪和移动执法终端的通知》

5)《县、市级公安机关“三台合一”接处警系统技术规范》（公安部）

6)《消防信息系统技术框架结构》GA/T 604-2006

7)《消防用红外热像仪》GA/T 635-2006

8)《消防通信指挥系统设计规范》GB50313-2000

9)《消防通信指挥系统施工及验收规范》GB50401-2007

10)《安全防范视频监控联网系统信息传输、交换、控制技术要求》（GB/T28181-2011）

4.2.系统总体建设方案

本方案立足各级消防总队、支队、大队消防稽查与应急救援建设需求，以“移动视频、无线图传”为建设理念，借助现阶段移动图传的产品和技术优势，助力消防稽查执法与应急救援可视化能力建设，为公安消防执法救援提供重要的数据警力。

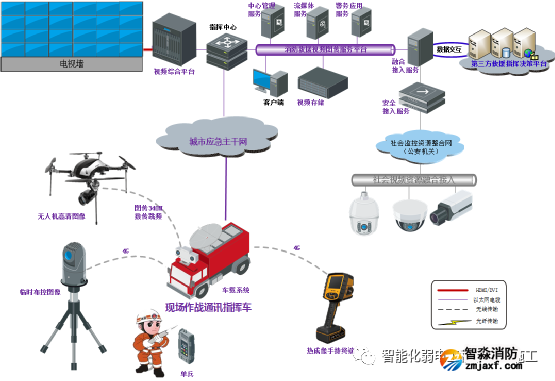

消防车辆移动图传系统拓扑架构图如下：



系统特点：

Ø多类型图传设备：包含可全局监控的行业级热成像无人机，可临时应急布控的无线布控球，以及为消防战士提供火场视频数据的热成像手持终端等；

Ø超高分系统：由超高分服务器、视频综合应用平台、大屏等组成的高清显示系统；

Ø系统业务对接：支持与第三方救援决策指挥平台进行系统对接。

4.3.系统详细建设方案

消防车辆移动图传系统主要由移动图传装备、现场作战通讯指挥车、指挥中心超高分上墙系统组成。

4.3.1.移动图传装备

灾害的发生具有地域的广阔性和时间的不确定性，所以救援装备必须具有移动作战的特性。手持式透烟热像仪、无线应急布控球，都是专业的移动图传装备，通过与视频的有效结合，可以将灾害现场的视频数据实时的回传到指挥中心。

4.3.1.1.手持式透烟热成像仪

 手持式透烟热成像仪样图

手持式透烟热成像仪是消防业务需求的专用红外热像仪，配备了384×288红外探测器和1280×960可见光探测器。它的4英寸显示屏能显示320×240像素分辨率的双光融合图像，同时通过4G网络传输，实现远程数据实时共享，帮助现场搜救及指挥人员快速且准确地进行决策，并展开搜救工作。

手持式透烟热成像仪的主要功能特性如下：

Ø红外热成像。热成像镜头支持黑白模式、热探测模式和火场模式三种探测模式，可以根据火场救援现场情况选择不同的探测模式。最新的3D降噪算法也让采集的红外图像细节更加细腻；

Ø可见光成像。1/3”高性能传感器，1280x960的高分辨率等硬件配备，自动白平衡、背光补偿、3D数字降噪、强光抑制、电子防抖等先进软件算法，让图像清晰明亮融合；

Ø精准测温。支持中心点、水平线和垂直线测温，测量的温度范围可达-20℃ - 650℃。

4.3.1.2.无线应急布控球

无线应急布控球样图

灾害（包括火灾）的发生具有位置和时间的不确定性，如今的平安城市建设已经具有一定规模，但仍难以覆盖城市的每一个角落。特别是视频监控建设相对薄弱的乡镇，山区，城中村等。这个时候，一款具有临时应急的无线布控球就非常的方便。高清的图像，3G/4G实时回传功能，加上6-8小时不间断运行等可为消防救援增力不少。

4.3.2.现场作战通讯指挥车

车载视频系统示意图

4.3.2.1.车载视频系统

车载动态取证系统，可实现本地高清录像存储、3G /4G&WIFI无线网络传输、网络模块可方便插拔、支持双卡传输、GPS卫星定位、远程指挥操控、夜间补光拍摄等功能，完全满足各种行车状况下全天候执法取证工作的需求，并支持智能透雾、智能去抖，功能全面、操作简单。

标准型车载动态取证系统安装于现场作战车辆上，可实现高清晰视音频录像存储、车辆信息定位、图片抓拍、预览智能去抖等功能。

车载动态取证系统拥有反应灵活的特点，通过无线实时视频将现场情况及时传回指挥中心，便于远程指挥和调度，极大地缩短反应时间，增强应急能力。

4.3.2.2.现场通讯组网设备

现有的作战指挥车主要依靠3G/4G网络作为传输链路保持与指挥中心的互联互通。

当现场通信网络允许的情况下，现场作战通讯指挥车汇聚的视频首选通过城市应急网(或340M)传到指挥中心，其次通过运营商3G/4G（VPN）传输。当三种网络都没有覆盖到的情况下，可通过指挥车级联（340M）实现视频数据传输，一次级联的距离可达5KM。

4.3.2.3.现场对讲设备

消防车辆除具备GPS定位、视频监控、现场图像上传功能之外，还具备与市支队消防指挥中心实时对讲的功能，以便进行消防救援方案的研讨与快速执行，保障救援工作的高效性、科学性。

4.3.3.指挥中心超高分上墙系统

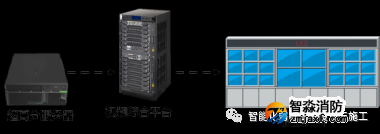

超高分上墙系统示意图

超高分系统，主要是针对公安消防指挥中心的可视化系统建设，为了增加指挥中心电视墙的使用度，提高指挥中心指挥作战的效率，将整个电视墙的像素进行叠加，可实现超千万级别像素显示，可支持电子地图、矢量CAD、超高分软件上墙功能，可有效提高公安指挥中心指挥效率。

超高分系统支持GIS超高分辨率电子地图上墙高清显示，在保持显示原始像素分辨率的基础上输出范围更为广阔的地图信息，还可以配合GIS系统的应用，将图像信息与地理位置相结合，可使指挥中心人员在拼接大屏上观看到现场实时图像，还可以将监控、车辆GPS等各点位及状态在大屏上直接显示从而为准确的决策提供重要的信息依据，实现警用数据与大屏幕融合呈现及智能指挥调度。

超高分系统由拼接大屏、视频综合平台、超高分拼接服务器组成。其中拼接大屏展现最终的超高分辨率图像；视频综合平台负责图像的编解码、拼接上墙等综合处理；超高分拼接服务器负责将基于电子地图的业务应用进行超高分拼接并将超高分视频信号输出给视频综合平台解码上墙。
