消防检测设备之声品质测量系统

消防检测设备之声品质测量系统

一、     ACE6101型声品质测量系统概述

声学、振动的检测在产品的研发、生产过程中，越来越引起人们的重视；成为保证产品质量、提升市场竞争力的重要手段。

简单的定量测量仅给出产品的噪声、振动总值；考虑到声音的频率分布，越来越多的标准选择加入1/3 OCT频谱定量测量；引入心理声学的参考,加入声音和人的听觉感受之间的关系，声品质测量成为声学度量的趋势；声品质指标有响度、尖锐度、粗糙度、波动度、调制度、音噪比及显著率等。

本方案给出噪声的频谱分析、声品质分析及录音后分析功能，实现对声信号的多方位测量评估。并可根据需要，后续方便的添加新的测量通道或分析软件。

二、     ACE6101型声品质测量系统方案特点

• 噪声多通道测量支持。后续可扩展加入振动、压力、电流等不同物理量传感器测量

• 1/3 OCT频谱测量、声品质分析等多功能支持。

• 丰富的后端分析软件，功能扩展简单

• 全中文操作界面

• 完全自主知识产权，升级、维护方便

二、 相关国家标准

• GB/T 3785-2010（IEC 61672：2013） 1级 电声学 声级计 第1部分：规范

• GB/T 3241-2014（IEC 61260：2014） 1级电声学 倍频程和分数倍频程滤波器

• ISO 532-1:2017  Acoustics — Methods for calculating loudness

—Part 1:Zwicker method

三、 仪器配置清单

一、 参数介绍

1、主机

利用计算机多媒体技术开发的信号分析仪器。多通道间严格同步，高精度采样，可用在噪声、振动等模拟信号的采集、频谱分析及相关应用中。分析仪分信号发生器和信号采集器两部分，发生器独立两通道，采集器独立通道。采用网口进行数据通信，使用方便。

1.1采集部分主要技术指标

• 输入通道：2~6个

• 输入信号类型：电压或ICP

• AD位数：24位

• 动态范围：大于110dB

• 频率范围：0.1Hz～80kHz（1kHz为基准，误差小于0.1dB）

•  测量范围：电压10μV-10V(rms)

噪声18 dB(A)～140dB(A)(配50mV灵敏度的传声器)

       振动0.03m/s2～10000m/s2(配1mV/(m/s2)加速度传感器)

当传感器灵敏度变化时，测量范围将随之不同。

• 采样频率：8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz、131072、192kHz                                                                                                  可选（192k采样最大支持8通道同步）

• 输入阻抗：>600kΩ||<200pF

• 单独转速输入通道

1.2 发生部分主要指标

• 输出通道：2个

2、采样频率：8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz可选

（可设置单通道输出，采样率可支持131072和192k采样）

• 频率范围：10Hz~40kHz（1kHz为基准，误差小于1dB）

• 最大输出幅度：10V（rms）

• 谐波失真：<0.1% @2V

• 输出波形：正弦波、白噪声、粉红噪声、扫频正弦波、猝发音信号、多频信号、扫幅正弦波、用户自定义信号等

2、测试电容传声器

1. 尺寸：1/2’’

2. 频率范围：10Hz~20kHz

3. 灵敏度：约为50mV/Pa

4. 动态范围：16～140dB

5. 频响特性：自由场

6. 温度系数(dB/℃)：0.01

3、前置放大器

• 类型：ICP型

•
  频率范围：10Hz~100kHz

• 输入阻抗：≥10 GΩ//0.35 pF

• 传输增益：-0.15dB

• 输出阻抗：＜50 Ω

4、校准器

• 执行标准：GB/T 15173-2010/IEC 60942:2003 1级

• 频率：1kHz±1Hz

• 标称声压级：94dB 和114dB

• 声压级准确度：1级，±0.25dB

• 总谐波失真：≤1%

• 标配AWA8531型1/2″声校准配合器

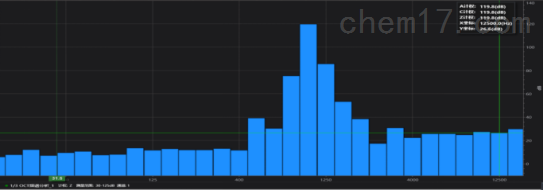

5、1/3 OCT分析软件

1. 符合标准：IEC61260 CLASS 1,GB/T3241 1级

2. 频率计权：A、C、Z可选

3. 平均方式：线性、指数、恒误差可选

4. 可随时间记录分析结果，最小记录间隔为0.01s

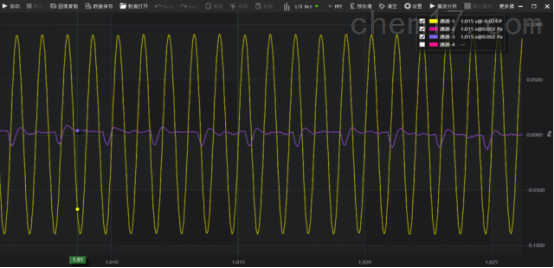

8、采集分析软件

• 实时采集显示波形，支持多通道同步采集，采集时间可设定。

• 可对波形数据剪切.粘贴.复制.另存,放大,缩小.

• 配相应软件可对记录波形进行后分析

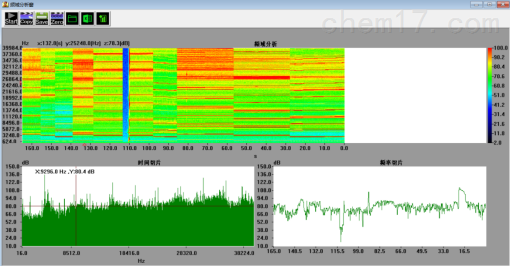

9、频率分析软件模块

1、以色谱图的形式直观展现产品一段时间的频谱变化

2、用于故障特征点分析诊断用，横坐标为时间，纵坐标频率，分贝大小用颜色表示；

3、时间切片，显示某一时刻频率、幅值二维图

4、频率切片，显示某一频率的时间历程二维图

5、数据可保存，后续脱机分析

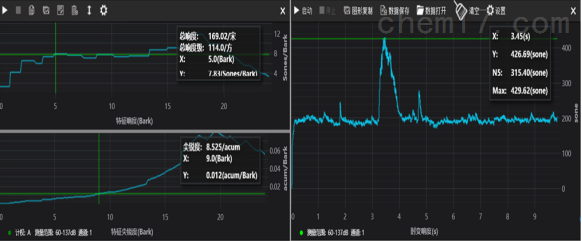

10、声品质测量

1、响度参照标准ISO 532_1(静态响度、时变响度)

2、尖锐度采用Aures分析方法

• 多指标同时测量
