      自动喷水灭火系统由由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施等组成，能在发生火灾时喷水的自动灭火系统。是当今国际上应用范围最广、用量最多且造价低廉的自动灭火系统。消防检测仪器生产厂家中诺介绍一下自动喷水灭火系统报警阀如何验收检测。

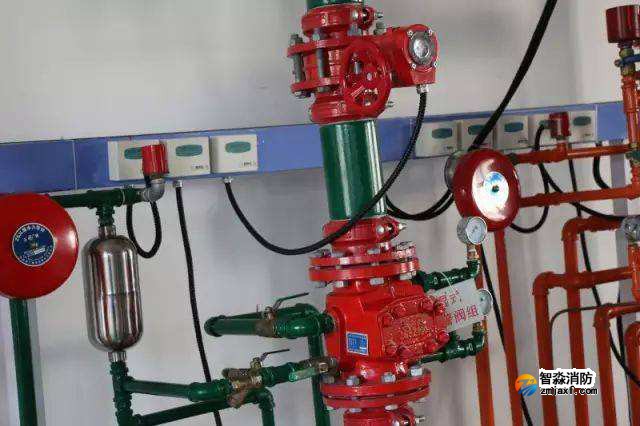

自动喷水灭火系统

1.湿式报警阀

1)报警阀外观

技术要求:

a.铭牌、规格、型号及水流向标志符合要求。

b.报警阀及其组件应完整无损,密封性好

(2)报警阀安装位置

a.距地面高度宜为1.2m

b.两侧距离不小于0.5m

正面距离不应小于1.2m

d.报警阀处的地面应有相应的排水措施

e.水源控制器、报警阀与配水干管的连接应与水流向一致检测器具:0-5m钢卷尺

检测法:用卷尺测量报警阀的安装是否符合技术要求,查看报警阀附近有无相应的排水措施

(3)延迟器、滤水器的安装

技术要求:延尺器安装于报警阀与压力开关之间或按产品说明书安装。滤水器应安装在延尺器之前

检测法:目测

(4)水力警铃安装技术要求

(1)应设在公共通道或值班室附近的外墙上

(2)应安装检修、测试用阀门

(3)宜安装在报警阀附近,其与报警阀有连接管道应采用镀锌钢管,管径为15m时,管径应为20m,总长度不宜大于20m.

检测器具:卡尺,卷尺

检测法:査看水力警铃的安裝位置是否符合技术要求,是否装有阀门的滤水器;用卡尺测量输水管直径,用卷尺测量输水管长度是否符合技术要求.

(5)供水总控制阀技术要求:

(1)开、关应灵活可靠,开、关状态应有明确标志。

(2)宜采用信号阀,或设置可靠的锁定措施

检测法:查看开、关状态标志及有无锁定位措施。

(6)压力开关安装

技术要求:应安裝在延尺器与水力警铃之间,连接管应牢固可靠

检测法:査看压力开关及连接管安裝情况

(7)报警阀控制喷头数量及高程差

技术要求:采用闭式喷头的自动喷水灭火系统的每个报警阀,控制喷头数量

不宜超过下列规定:

湿式和预作用喷水灭火系统为800个。干式喷水灭火系统为500个.

每个报警阀组供水的最高与最低位置喷头,其高程差不宜大于50m。

检测法:检査实际安装喷头数量及高程差。

(8)报警阀组功能测试技术要求:

a.安装延迟器的湿式报警阀组,系统放水后5s-90s水力警铃应开始连续报警。且启动压力不小于0.05MPa,距警铃3m远处报警铃声声强应大于70dB.

b.延迟器应能自动排水

c.延迟器最大排水时间不应超过5min

e.测试时压力开关应动作,控制器应显示,消防泵应启动.

检测器具:秒表、声级计

检测法:打开报警阀试水阀门放水,査看延迟器是否出水,将延迟器充满水后由排水口排出,记录排水时间;观察控制盘压力开关动作显示与否,消防车泵是否启动;关闭报警阀试水阀门,观察水力警铃是否停止报警,压力开关是否停止动作,延迟器是否停止出水,报警阀上下压力表是否正常。
