线型红外光束感烟探测器减少误报故障的安装注

线型红外光束感烟探测器有反射型和对射型，广泛应用于高大空间，如中庭、仓库等地方。对射型安装的两端分别是发射器和接收器，见下图1。而反射型光束感烟探测器其实就是把发射器和接收器做在了一起，但对面需要安装反射板，产品见下图2。

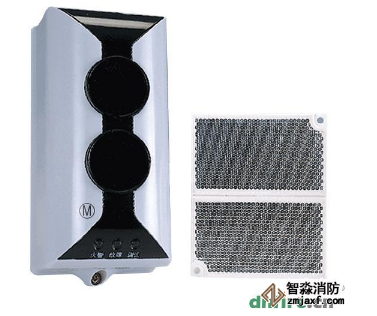

图1 反射型

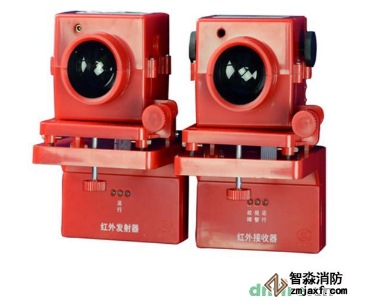

图2 对射型

下面就以反射型的线型红外光束感烟探测器为例，讲一讲怎么安装可以有效减少误报或者故障的发生。

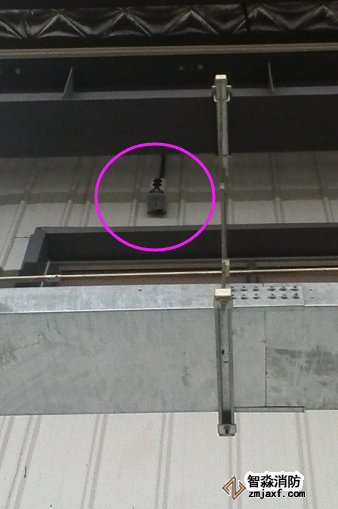

图3 线型红外光束感烟探测器安装图

在安装时，应保证线型红外光束感烟探测器和反光镜光路的透明和不被遮挡。任何遮挡物不能离这道光路太近，如果太近，则接收器接收不到从发射器发来的光束。此种情况一旦发生，探测器将不能辨识从反光镜发来的反射，从而导致保护区受到损害。因此，遮挡物应至少保持距探测器和反光镜之间的可见光路1.2米处。

光源如果特强，如太阳光和卤素灯光，直接对准接收器时，会使信号发生剧烈变化导致系统误报警。所以应避免光线直接进入发射/接收器组合单元，而且光源路径和探测器以及探测器与反光镜之间的光路的夹角应至少大于10°。

应避免探测器通过玻璃镶板工作。由于光束感烟探测器遵循反射规则的原理工作，而玻璃镶板与探测器和反光镜之间的可见光线垂直相交，它会将光束从发射器上反射到接收器上。这种情况一旦发生，探测器将不能辨识从反光镜发来的反射，从而导致保护区受到损害。

玻璃镶板也会吸收部分光线，光线被吸收，将会减少探测器与反光镜之间的安装距离。

在不能避免探测器通过玻璃镶板工作的情况下，一些特殊的规定有助于降低玻璃对探测器工作的影响。这些规定包括：避免光线穿过玻璃镶板；玻璃片的安装位置避免与探测器和反光镜之间的光路垂直相交（夹角最小为10°，认为是符合标准的）以及确保玻璃片表面光滑、清洁而且安装牢固可靠。

光束探测器需要稳固的安装面有利于正确运行。长时间运动、漂移、振动或卷曲的表面会带来误报或故障。如果开始就选择合适的安装面，则可以消除误报和故障现象。

把探测器安装在稳固的安装面上，例如砖、混凝土、坚固的承重墙、支撑柱、结构梁和其它永久性无振动或移位的表面。不要将光束探测器安装于波状金属墙、薄金属墙、外部建筑物的内层板、外部板壁、吊顶、钢制网状构架、椽子、非结构梁、托梁或其它此类表面。

在仅有一个可供安装的稳固墙面时，应将发射/接收器组合单元安装在稳固面，反光镜安装在稳固较弱的另一面，因为反光镜对墙面的稳固要求比发射/接收器组合单元低一些。
