防烟系统和排烟系统的数据对比，看完这些你就

01

系统设置场所的高度

①防烟系统：

H＞50m的公共/工业建筑和H＞100m的住宅建筑，应采用机械加压送风系统（无论自然开口面积是否满足要求，都必须机械）；

H≤50m的公共/工业建筑和H≤100m的住宅建筑，可以采用自然通风（当其自然开口面积不满足要求时，也要采用机械）。

②排烟系统：

多层建筑比较简单，受外部条件影响较少，一般采用自然通风方式较多。高层建筑主要受自然条件（如室外风速、风压、风向等）的影响会较大，一般采用机械方式较多。而多层建筑中所需开口面积应根据规范直接规定或者根据排烟量和开口处风速计算得出，当实际开口面积不满足时，也要采用机械排烟。

小结：规范对于防烟系统应采用机械还是自然防烟，在建筑高度上做了明确的规定。而排烟系统应采用机械还是自然排烟，在建筑高度上并没有明确的界限，只是根据实际工程中的一般情况得出了多层宜自然，高层宜机械。

02

系统分段设置

①机械加压送风系统：

建筑高度大于100m的建筑，其机械加压送风系统应竖向分段独立设置，且每段高度不应超过100m。

②机械排烟系统：

建筑高度超过50m的公共建筑和建筑高度超过100m的住宅，其排烟系统应竖向分段独立设置，且公共建筑每段高度不应超过50m，住宅建筑每段高度不应超过100m。

小结：机械加压送风系统的分段设置并没有区分公建和住宅，而机械排烟系统的分段设置把公建和住宅在高度上做了区分。

03

风机设置位置

①机械加压送风系统：

送风机宜设置在系统的下部，送风机应设置在专用机房内。

②机械排烟系统：

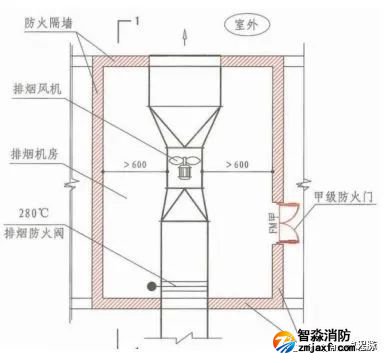

排烟风机宜设置在系统的最高处，烟气出口宜朝上。排烟风机应设置在专用机房内，且风机两侧应有600mm以上的空间

（图1）

小结：规范对送风机和排烟风机的位置做了一定的要求，不应设置在同一水平面上。但，当确有困难时，送风机的进风口与排烟风机的出风口应分开布置，且竖向布置时，送风机的进风口应设置在排烟出口的下方，其两者边缘最小垂直距离不应小于6.0m；水平布置时，两者边缘最小水平距离不应小于20.0m。关于风机在风机房内的设置，送风机并没有要求风机两侧留有多少空间，而排烟风机有600mm的要求。

04

管道耐火极限

①机械加压送风系统：

管道竖向设置的送风管道应独立设置在管道井内，当确有困难时，未设置在管道井内或与其他管道合用管道井的送风管道，其耐火极限不应低于1.00h；

水平设置的送风管道，当设置在吊顶内时，其耐火极限不应低于0.50h；当未设置在吊顶内时，其耐火极限不应低于1.00h。

②机械排烟系统：

竖向设置的排烟管道应设置在独立的管道井内，排烟管道的耐火极限不应低于0.50h；

水平设置的排烟管道应设置在吊顶内，其耐火极限不应低于0.50h；当确有困难时，可直接设置在室内，但管道的耐火极限不应小于1.00h；

设置在走道部位吊顶内的排烟管道，以及穿越防火分区的排烟管道，其管道的耐火极限不应小于1.00h，但设备用房和汽车库的排烟管道耐火极限可不低于0.50h。

小结：两个系统竖向的管道都要求设置在独立的管道井内。机械加压送风系统的管道如果确有困难，可以不设置在井内或者可以和其他管道合用，只是有耐火极限的要求；而机械排烟管道不可以让步，不可以和其他管道合用管道井。

两系统对于水平内设置的管道耐火极限的要求总体一致，都是吊顶内≥0.5h（注意排烟系统走道部位和穿越防火分区的管道特殊，即使在吊顶内，也要≥1.0h）；直接设在室内≥1.0h。

05

风速的限制

①机械加压送风系统：

应采用管道送风，且不应采用土建风道。送风管道应采用不燃材料制作且内壁应光滑。当送风管道内壁为金属时，设计风速不应大于20m/s；当送风管道内壁为非金属时，设计风速不应大于15m/s；送风口的风速不宜大于7m/s。

②机械排烟系统：

应采用管道排烟，且不应采用土建风道。排烟管道应采用不燃材料制作且内壁应光滑。当排烟管道内壁为金属时，管道设计风速不应大于20m/s；当排烟管道内壁为非金属时，管道设计风速不应大于15m/s；排烟口的风速不宜大于10m/s。

③补风系统：

机械补风口的风速不宜大于10m/s，人员密集场所补风口的风速不宜大于5m/s；自然补风口的风速不宜大于3m/s。

小结：机械加压送风系统和机械排烟系统对于管道以及管道内风速的要求相同。但是，对于送风口和排烟口的风速要求是不一样的。机械补风口的风速在这里可以一起记忆。

06

手动开启装置的设置

①防烟系统

自然通风：可开启外窗应方便直接开启，设置在高处不便于直接开启的可开启外窗应在距地面高度为1.3m?1.5m的位置设置手动开启装置。

机械加压送风：前室应每层的常闭式加压送风口，应设手动开启装置。

②排烟系统

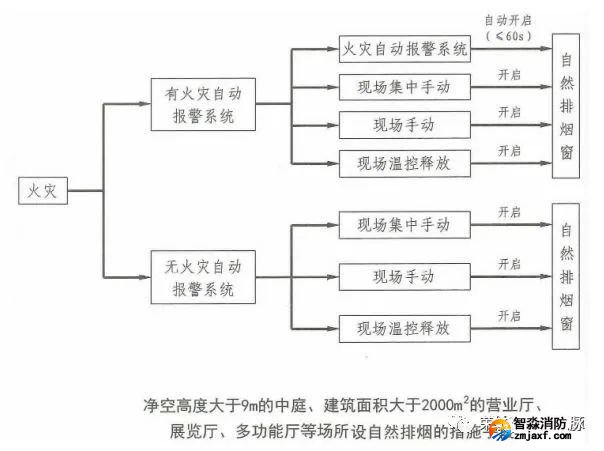

自然排烟：自然排烟窗（口）应设置手动开启装置，设置在高位不便于直接开启的自然排烟窗（口），应设置距地面高度1.3m?1.5m的手动开启装置。净空高度大于9m的中庭、建筑面积大于2000m²的营业厅、展览厅、多功能厅等场所，尚应设置集中手动开启装置和自动开启设施（图2）（同理，厂房、仓库采用顶部设置可开启外窗时，火灾时靠人员手动开启不太现实，所以优先采用自动开启方式的自动排烟窗）。

机械排烟：火灾时由火灾自动报警系统联动开启排烟区域的排烟阀或排烟口，应在现场设置手动开启装置。

（图2）

小结：总的来说，由于自动开启方式虽然快，但是有可能会有故障失效的时候，所以手动开启装置的设置还是很有必要的，设置的高度尽管有的系统没有明确，大都也都是按照1.3~1.5m的要求设置。关键的点注意一下：对于室内净空高度大于9m的中庭、建筑面积大于2000m²的营业厅、展览厅、多功能厅等场所，由于自然排烟窗设置位置通常较高（如顶部或外墙上），且区域较大，为保证火灾时自然排烟窗能及时、顺利开启，规范要求排烟窗应具有现场集中手动开启、现场手动开启和温控释放开启功能；或者与报警联动。
