国标新要求,上出口进线的应急照明集中电源/配电箱不能用

--浅谈GB51309加强对应急照明供配电设备进线方式和IP防护等级的要求

前言


笔者2022年6月15日发表于消防百事通的《拒绝不符合国标产品!请核查应急照明疏散产品验收必备的三个功能-浅谈集控应急照明重要的市电中断、通讯故障连锁控制及地址编码注释功能》一文引起业界广泛关注,很多读者希望笔者再写一些有关对新国标GB 51309的解读与分析,面对当前市场上消防应急产品良莠不齐的实际状况,提高对产品优劣的辨别能力。

新国标GB 51309在总则第1.0.3中提出:消防应急照明和疏散指示系统的设计,必须遵循国家有关方针、政策,针对使用对象的特点,做到安全可靠、技术先进、经济合理、节能环保。

可见“安全可靠”是消防应急照明和疏散指示系统的首要目标和重中之重。新国标GB 51309要求应急照明控制器、集中电源、应急照明配电箱选择下出口进线设计的产品就是“安全可靠”原则的体现。

本文专项分析应急照明集中电源、应急照明配电箱在电气竖井内安装时,应采用下出口进线方式的依据及原因。具体分析如下:


一、新国标GB 51309明确要求采用下出口进线方式

新国标GB 51309 第3.3.8条明确规定:

应急照明集中电源设置于值班室、设备机房、配电间或电气竖井内。

新国标GB 51309 第3.3.7条明确规定:

应急照明配电箱设置于值班室、设备机房、配电间或电气竖井内。

实际上,绝大多数图纸将应急照明集中电源/配电箱设计在就近的电气竖井内。

新国标GB 51309第4.4.1条:应急照明集中电源、应急照明配电箱的安装应符合下列规定:

1 应安装牢固,不得倾斜;

2 在轻质墙上采用壁挂方式安装时,应采取加固措施;

3 落地安装时,其底边宜高出地(楼)面100mm~200mm;

4 设备在电气竖井内安装时,应采用下出口进线方式。

新国标GB 51309第4.4.1条的条文解释是:

火灾发生时,水灭火系统动作释放的水介质极易流进电气竖井中,为了防止水介质顺着管线流进设备中,对设备造成损坏,在电气竖井中设置的设备应采用下出口进线方式。


二、采用下出口进线方式的必要性

新国标GB 51309配套实施指南《消防应急照明和疏散指示系统》第194页对第4.1.2条说明:

应急照明控制器、应急照明集中电源、应急照明配电箱应安装牢固,不得倾斜,且不应设置在水管正下方;在轻质墙上采用壁挂方式安装时,由于设备有一定的重量,因此必须采取加固措施;落地安装时,其底边宜高出地(楼)面100-200 mm,以便于防潮防水;火灾发生时,水灭火系统动作释放的水介质极易流进电气竖井中,为了防止水介质顺着管线流进设备中,对设备造成损坏,在电气竖井中设置的设备应采用下出口进线方式。


“下出口进线”的规定是在新国标GB 51309第四章“施工”章节提出的,笔者曾经和多位施工负责人谈及此要求,他们听到后均表达这个规定太好了、太对了,并且经常会主动告诉笔者以前使用上开口箱子出过的事故:各种原因发生水顺着桥架、顺着引线流进箱子引起绝缘击穿短路烧坏箱子,比如水系统爆管出问题导致,比如潮湿地区凝露导致等等。

发生火灾是极小概率事件,实际工程应用中各种原因造成水灭火系统误动作放水的情况却是大概率事件,做消防工程时间久了都遇到过。有经验的施工方早已主动要求箱柜厂生产箱子时出线开口一定要设在下方。

只不过项目选型采购人员与具体施工人员往往不是同一拨人,因此,选型采购人员明白“下出口进线”的重要性和必要性非常重要、非常关键。


三、下出口进线是新国标GB51309的C类检测、验收项目

新国标GB 51309附录E第6.3条“设备安装”规定:

下出口进线是C类检测、验收项目。

新国标GB 51309第6.0.5条是强制性条文,此条文规定:

B类项目不合格数量加上C类项目不合格数量应小于等于检查项目数量5%。

超过5%可判定为验收不合格,项目不得投入使用。

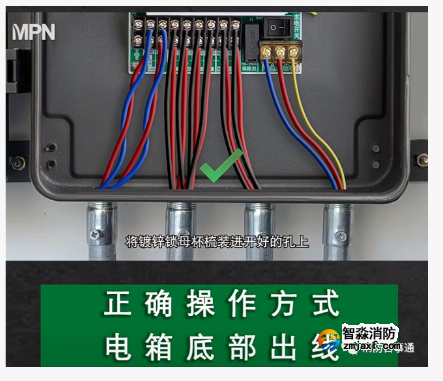

下图是某工程上采用下出口进线方式安装实例:此品牌应急设备供电箱子本身支持下出口进线,配合下方的桥架,既美观又满足国标要求。


四、应急照明集中电源或应急照明配电箱采用上出口进线安装方式违规,使用上出口进线的设备有安全隐患

目前市场仍有不少厂家生产的应急照明集中电源设计为上出线,在箱体顶部预留敲落孔或活动盖板

采用铅酸电池做备电的集中电源产品基本都设计为上出线,因为箱子底部被沉重的大块头铅酸电池占据了,厂家在产品研发设计之初就没有注意到新国标下进线的要求。

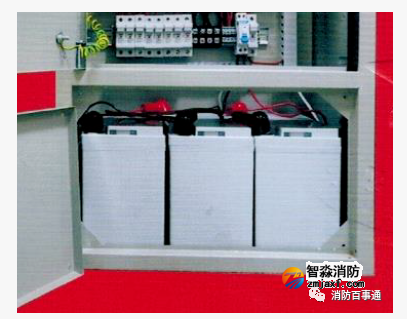

例如:下图为常见铅酸电源箱体结构,这种箱子根本无法满足国标要求的下出口进线安装方式,因为箱子底部挤满了铅酸电池,完全没有预留出线位置。


如果设备已经到现场了,就算施工单位现在知道下出口进线的国标要求了,再想在箱体底边人工开孔做下出线都没办法,因为这种箱体结构的底部完全没开孔操作的空间了。

工程施工现场经常发生水系统因为各种因素爆管或渗漏,水顺着电缆桥架进入箱体损坏设备甚至造成触电的情况时有发生,因此,上出口进线的设备存在严重安全隐患。

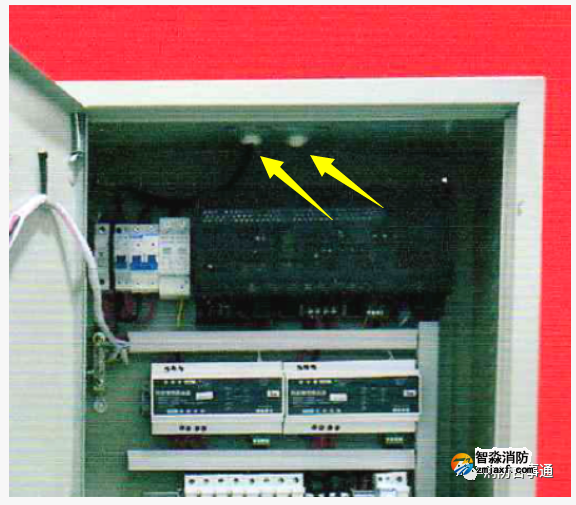

下图是从中国消防产品信息网www.cccf.com.cn查找的某品牌集中电源箱检验报告中产品照片的上部结构,从图片可以明显可见出厂家预留了进线孔及活动板。这种结构的集中电源是“公版”的技术方案,类似这样箱子结构的生产厂家在全国范围内可能数十家之多,几乎都一模一样,只是商标和厂名有差异而已。可谓集体抄作业,一起全抄错。


强电配电箱柜渗水后,通风干燥后多数可以恢复使用,但是,应急照明集中电源、应急照明配电箱是弱电为主的设备,线路板上有很多精密电子元件进水或受潮后不能保证正常工作,容易损坏及发生触电事故。

因此,不应该在箱顶随意钻孔,钻孔会破坏设备的防护等级,并且钻孔产生的铁碎等异物跌落到电源箱PCB板上会损坏设备。

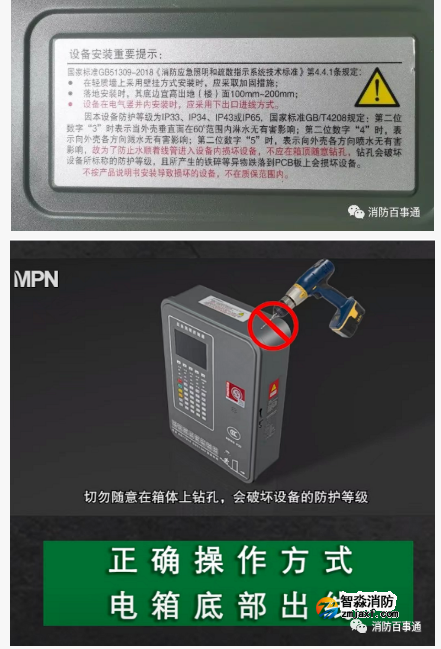

某一线品牌的应急集中电源箱内部结构设计上将电池上置,给下面的开孔接线留出了非常充裕的操作空间,轻松实现国标要求的下出口进线方式。同时,还在箱子顶部粘贴了醒目警告标签,引用国标条款警示用户不要在箱子上面打孔,值得其他生产厂家借鉴。




五、应急照明集中电源/配电箱防护等级不可以低于IP33

新国标GB 51309第3.3.7和第3.3.8条要求:

应急照明配电箱、应急照明集中电源在电气竖井内设置时候,选择防护等级不低于IP33的产品。

这是新国标GB 51309根据应急照明集中电源/配电箱绝大多数情况下设置于电气竖井的环境特点提出的加强要求:必须选择高于规定防护等级的产品。

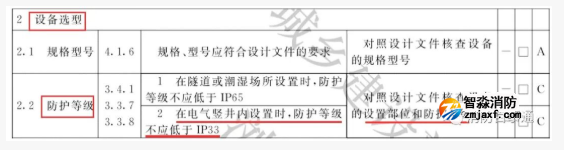

新国标GB 51309在“附录E系统调试、工程检测、工程验收记录系统部件功能“的”设备选型“中规定:

应急照明集中电源/配电箱防护等级不应低于IP33是C类检测、验收项目。



六、应急照明集中电源/配电箱防护等级不可以低于IP33的必要性

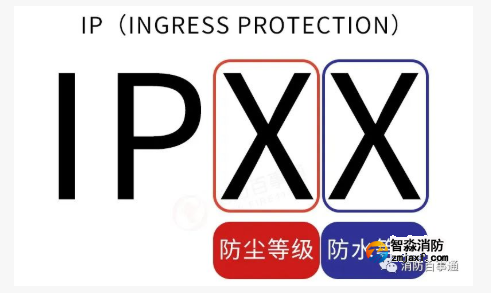

IP为Ingress Protection的缩写,IP防护等级用两个数字标记:第一个数字表示灯具防尘、防止外物侵入的等级;第二个数字表示灯具防湿气、防水侵入的密闭程度。

数字越大,表示其防护等级越高。


第一位,防尘等级的含义:

0 表示没有防护
1 可防止50mm以上固体的危害(偶然的手接触)
2 可防止12mm以上固体的危害 (手指大小的物体)
3 可防止2.5mm以上固体的危害 (细电线等)
4 可防止1mm以上固体的危害 (细电线等)
5 可防止粉尘的危害
6 完全防止粉尘的危害
第二位,防水等级的含义:
0, 表示没有防护
1 可防止竖直落水的危害
2 可防止竖直方向成15°角以下滴水的危害
3 可防止竖直方向成60°角以下淋水的危害
4 可防止来自各个方向溅水的危害
5 可防止来自各个方向上低压水喷水的危害
6 可防止来自各个方向上高压水喷水的危害
7 可防止15cm~1m之间浸没的危害,短时浸水
8 可防止长期浸没的危害(30米水深,0.5小时)

IP30,可防止2.5mm以上固体的危害(如细电线等),但是完全不防水。

IP33,不仅可防止2.5mm以上固体的危害,最重要的可防止竖直方向成60°角以下直接喷水的危害。上出口进线方式的产品肯定是无法防止竖直方向成60°角以下直接喷水危害的,IP30的产品因为防水等级是0,表示完全不防水。

一般常用的消防应急设备以IP30为主,即完全不考虑防水的要求。新国标GB 51309专门提出对应急照明集中电源/配电箱防护等级达到IP33的要求,就是为了适应设备设置于现场电气竖井的环境特点。


七、选择符合新国标要求的产品的方法

目前,新国标GB 51309已经发布近4年,然而,还有不少只管盲目抄作业跟风生产的小作坊,无视国家标准继续粗制滥造,还在生产和销售上出口进线的设备,或者防护等级仅为IP30的设备,工程项目采购时要注意甄别,避免采购到不满足新国标要求的产品给项目消防竣工验收带来不利因素。

消防照明集中电源/配电箱检验报告是2019年、2020年的早期送检产品,不满足国标要求的比例特别高,还有一些2021年送检的产品还是上出口进线或防护等级为IP30。

要选择到符合新国标要求的产品的方法其实非常简单:

首先,一定要查验拟选用集中电源箱或配电箱产品的检验报告。

为避免被伪造的检验报告图片欺骗,最好到中国消防产品信息网http://www.cccf.com.cn/certSearch/查阅检验报告。中国消防产品信息网是发布消防产品信息的官方网站,从这里查到的检验报告保证真实有效。

检验报告上都会明确标出产品的防护等级,且都附有产品的照片,出口进线方式一般通过图片可以判断出来。

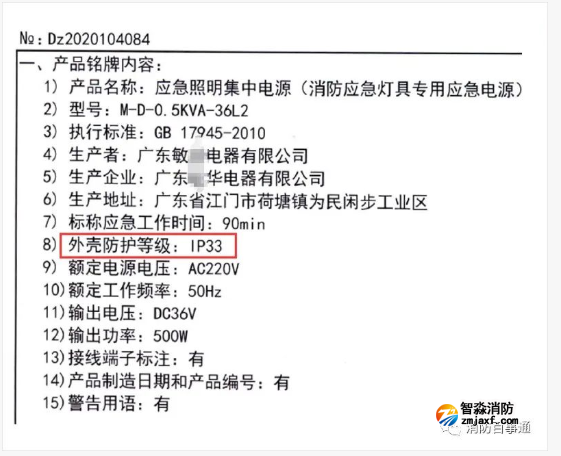

下图是某品牌检验报告,可以看到标注的防护等级为IP33。

其次,查阅产品宣传手册或产品说明书。

最后,最保险的办法是把这些国标要求写进合同里。


结束语


建筑防火的首要目的就是要在火灾时保护人的生命安全。生命的保全应首先立足于人们的自主疏散,其次再辅以救援。符合国标、安全可靠的应急照明疏散产品是保证紧急状态指引人们自主成功快速疏散的关键。

应急照明集中电源、应急照明配电箱是集控应急照明系统中的关键供配电及通讯管理设备,类似火报的区域机概念,是承上启下的中坚力量,不仅需要满足笔者之前文章提到市电中断、通讯故障连锁控制功能,还需要满足下出口进线设计,同时,防护等级要达到IP33以上,你选对了吗?

应急照明销售行业,由于历史因素,多为夫妻店,多数不懂《建筑设计防火规范》GB50016有关应急照明新要求,也不熟悉新国标GB 51309-2018《消防应急照明和疏散指示系统技术标准》要求,还习惯性的以为有GB17945-2010老产品标准认证的产品就能卖,无视新国标GB 51309是“适用于建、构筑物中设置的消防应急照明和疏散指示系统的设计、施工、调试、检测、验收与维护保养”的新形势,反正,厂家有证敢卖我就敢销售,殊不知,有证书只是最低的要求,现在集控时代是应该有所进步了。

擦亮眼睛,拒绝伪劣产品。
