消防喷淋-喷头-烟感探测器的设置要求

边墙型消防喷头设置

　　边墙型消防喷头的管道易于布置，尤其对没有吊顶的房间更是如此，因此很受设计、施工及使用单位的欢迎。但我们同时必须看到，它也存在难以克服的缺点。这是因为边墙型消防喷头设置在边墙上，与室内最不利处火源的距离远，消防喷头受热条件较差等情况难以解决，故不应无条件使用。美国NFPA-13中规定：边墙型消防喷头仅能在轻危险级场所中使用，只有在经过特别认证后，才允许在中危险级场所按特别认证的条件使用。我国现行《自动喷水灭火系统设计规范》中对边墙型消防喷头的应用作如下规定：“顶板为水平面的较危险级、中危险级Ⅰ级居室和办公室，可采用边墙型消防喷头”。可见我国对边墙型消防喷头在工程中的应用已较国外放松了要求，但仍有其严格的使用条件，不应扩大其使用范围。

　　边墙型消防喷头有两种类型：普通(标准)边墙型消防喷头和扩展覆盖面边墙型消防喷头。对于普通边墙型消防喷头，现行《自动喷水灭火系统设计规范》中对消防喷头的最大保护跨度及最大间距作了明确规定，轻危险级为3.6m×3.6m，中危险级为3.0m×3.0m。它是按70%的水量向消防喷头前面喷，30%的水量向消防喷头的后面墙上喷，并符合喷水强度要求而定的。

　　对扩展覆盖面边墙型消防喷头，现行《自动喷水灭火系统设计规范》第7.1.12条对其作出如下规定：消防喷头的最大保护跨度、配水支管上的消防喷头间距、消防喷头与两侧端墙的距离，应按消防喷头工作压力下能够喷湿对面墙和邻近端墙距溅水量1.2m高度以下墙面确定，且保护面积内的喷水滤水应符合规范规定。

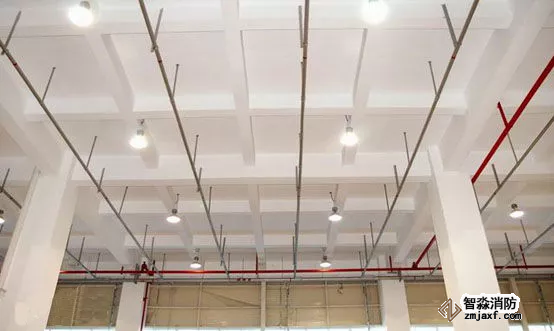

　　消防喷淋系统设计要点

　　1.设计消防喷淋系统的范围建筑高度不超过l00m的一类高层建筑及其裙房的下列部位，除普通住宅和高层建筑中不宜用水扑救的部位外，公共用房、走道、房间、高级住宅居住用房、自动扶梯底部、垃圾道顶部均应设自动喷水灭火系统。建筑高度超过100m的高层建筑，除面积小于5m2的卫生间、厕所和不宜用水扑救的部位外，均应设自动喷水灭火系统。

　　2.消防喷淋系统头的间距按习题给定的消防喷淋系统头之间的间距、消防喷淋系统头与端墙之间的间距布置消防喷淋系统头。如果习题没有给定消防喷淋系统头之间的间距、消防喷淋系统头与端墙之间的间距：

　　1)中危险级级I;常规消防喷头之间的间距应≤3.6m、但宜≥2，4m;消防喷淋系统头与端墙之间的间距应≤1.8m。

　　2)中危险级级Ⅱ：常规消防喷头之间的间距应≤3.4m、但宜≤2.4m;消防喷淋系统头与端墙之间的间距应≤1.7m。

　　3)中危险级每根配水支管控制的标准消防喷头数：不应超过8个。4)其余危险级。

　　3.消防喷淋系统设计的其他要求闭式系统用于民用建筑最大净空高度为8m，消防喷头动作温度宜高于环境最高温度30吧。每个楼层、每个防火分区均应设水流指示器。

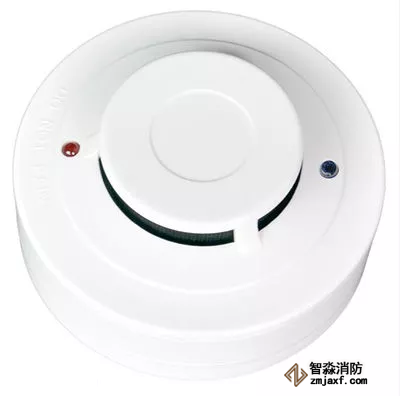

　　烟感探测器的设置要求

　　1. 每个房间均需要设置烟感，并宜靠近进门处安装;每个烟感的保护半径不大于6m;

　　2. 探测器至墙壁、梁边的水平距离，不应小于0.5m;

　　3. 烟感周围0.5m内，不应有遮挡物，即灯具、消防喷淋系统等。

　　4. 房间被书架、设备或隔断等分离，其顶部至顶棚或梁的距离小于房间的净高的5%，每个被隔开的部分至少应安装一只探测器。

　　5. 探测器至空调送风口边的水平距离不应小于1.5m,并宜接近回风口安装，探测器至多孔送封顶棚孔口的水平距离不应小于0.5m。

　　6.消防喷淋系统离开墙面的距离应该小于1.8米，两个消防喷淋系统之间的间距应该大于2.4小于3.6米。消防喷淋系统离灯具、风口的距离应该大于0.3米。

　　7.消防喷淋系统管道除注明外，原则上贴梁安装，如遇矛盾，可按实际情况适当的调整管道标高和消防喷头位置。消防喷头间距〈=3.6m，消防喷头与墙(柱)边距〈=1.8m且〉0.6m。

　　8,.消防喷头选用：部分采用边墙扩展型消防喷头，其余均采用下垂型消防喷头。
