图文系统详细讲解：火灾自动报警系统构成及应

火灾自动报警系统是由触发器件、火灾报警装置、火灾警报装置以及具有辅助功能的装置组成。目的是为了早期发现并通报火灾，并及时采取有效措施，控制和扑灭火灾，减小损失。

现阶段，火灾自动报警系统发展到智能型火灾探测报警系统阶段。属于模拟量总线系统。探测器为具有独立智能产品，它能将环境的火灾参数变化量发送给报警控制器，报警控制器对一组参数与事先存入计算机的标准变化特性曲线相比较，以确认火灾是否发生。因此智能型设备具有更高的可靠性和抗误报警能力。

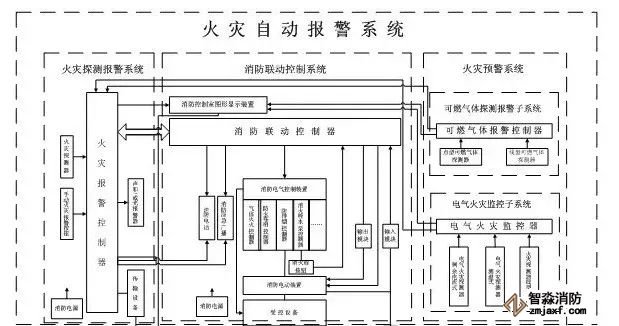

一、火灾自动报警系统构成及应用型式

火灾自动报警系统由下列部分或全部构成：

（1）火灾探测报警系统：由火灾报警控制器、显示盘、图形显示装置、探测器、手动按钮、声/光警报器等部分或全部设备组成。

（2）消防联动控制系统：由消防联动控制器、模块(远程控制器)、消防电气控制装置、消防电动装置等消防设备组成。

（3）可燃气体探测报警系统：由可燃气体报警控制器和可燃气体探测器构成。

（4）电气火灾监控系统：由电气火灾监控设备和电气火灾监控探测器构成。

按照GB50116，火灾探测报警系统的类型形式有：

（1）区域报警系统：由区域(火灾)报警控制器和火灾探测器等组成的功能简单的系统。

（2）集中报警系统：由集中火灾报警控制器、区域（火灾）报警控制器和火灾探测器组成的功能较复杂的系统。

（3）控制中心报警系统：由消防控制室的联动控制设备、图形显示装置、集中报警控制器、区域(火灾) 报警控制器和火灾探测器等组成的功能复杂的系统。

（4）家用火灾报警系统：有A、B、C、D四种完全不同形式的系统。

火灾探测报警系统应用形式选择应符合如下规定：

（1）区域报警系统：宜用于二级和三级保护对象。

（2）集中报警系统：宜用于一级和二级保护对象。

（3）控制中心报警系统：宜用于特级和一级保护对象。

（4）家用火灾报警系统：用于住宅、公寓等居住场所。其中A类和B类家用系统宜用于有物业管理的住宅，C类家用系统宜用于没有物业管理的单元住宅，D类家用系统可用于别墅式住宅。

总线制系统设备的地址编码规则：

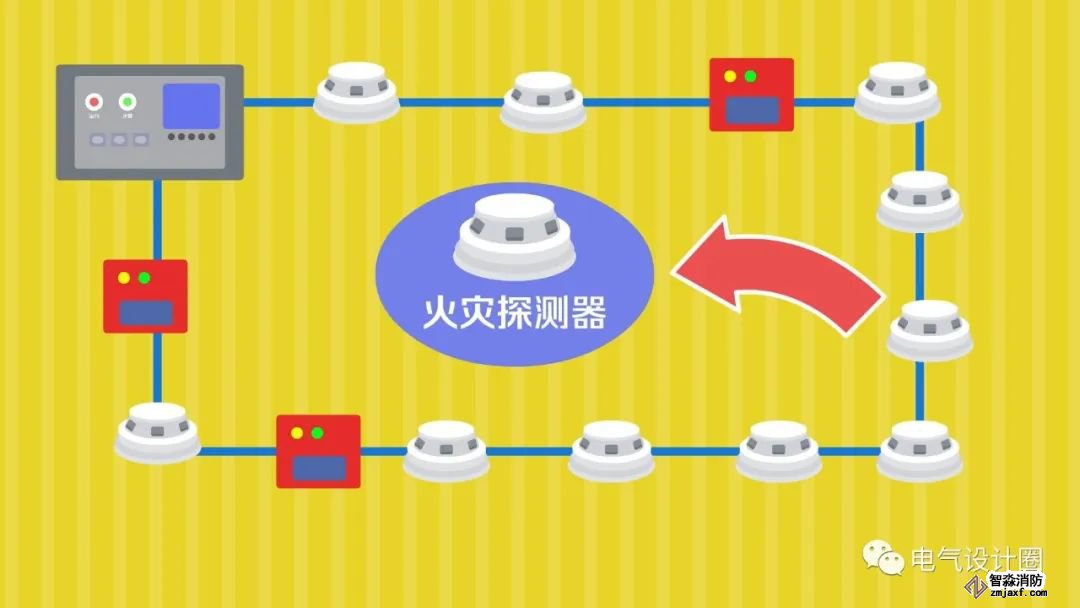

按照控制器与触发器件（或执行模块）之间的连线通信关系不同，火灾自动报警系统分为总线制系统和多线制系统。

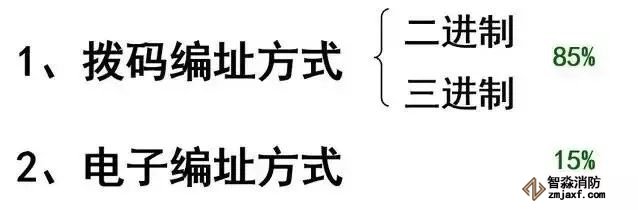

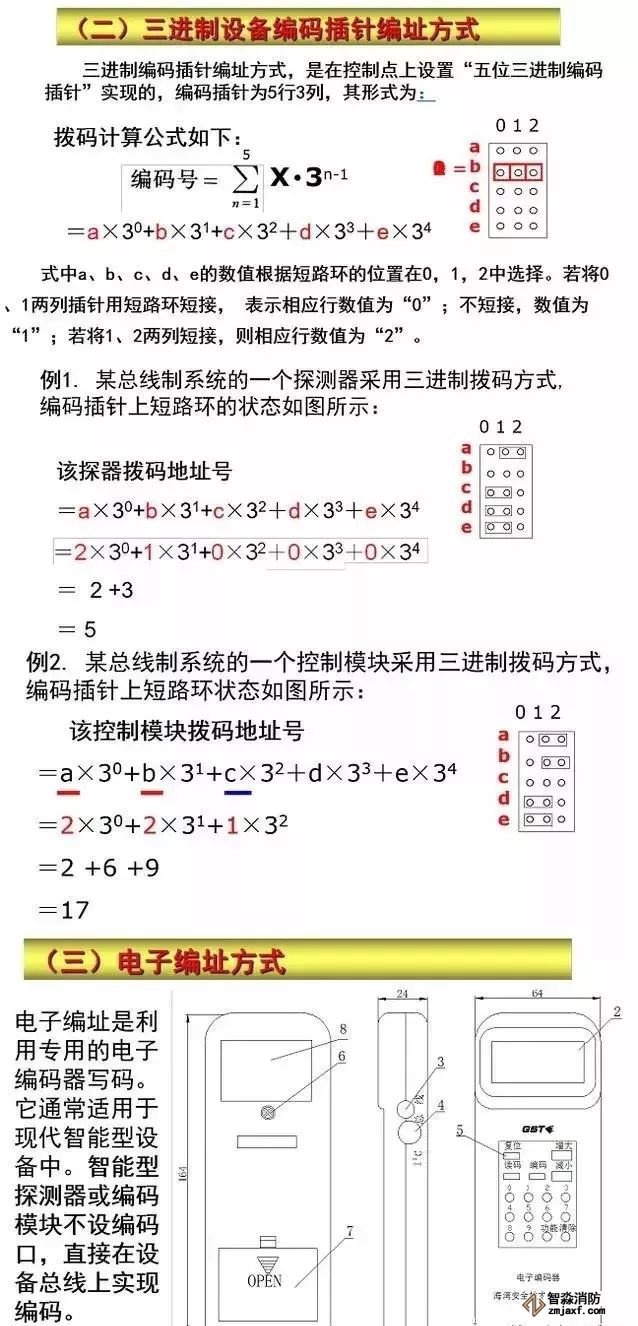

总线制数据传输要求设备编址，编址方式有：

（四）自适应编址方式

自适应编址方式，即探测器通过软件编址方式。探测器既取消了拨码开关，也不用电子编码，探测器的编码地址可以通过控制器在线设置完成。电气设计在线教学狄老师！

一旦整个火灾报警与控制系统通电开通时，依靠探测器与控制器之间一套较为完善的通讯协议以及一些硬件编码解码芯片的通讯模式，使所有探测器或模块会自动生成独自地址码。自适应编址方式性能较其他编址方式更优越。

二、火灾探测器的类型与结构

触发器件：是指在火灾自动报警系统中，自动或手动产生报警控制信号的器件。主要包括火灾探测器和手动火灾报警按钮。

火灾探测器是能对火灾参数（如烟、温、光、火焰辐射、气体浓度等）响应，并自动产生火灾报警信号的器件。

手动火灾报警按钮是用手动方式产生火灾报警信号，启动火灾报警系统的器件。

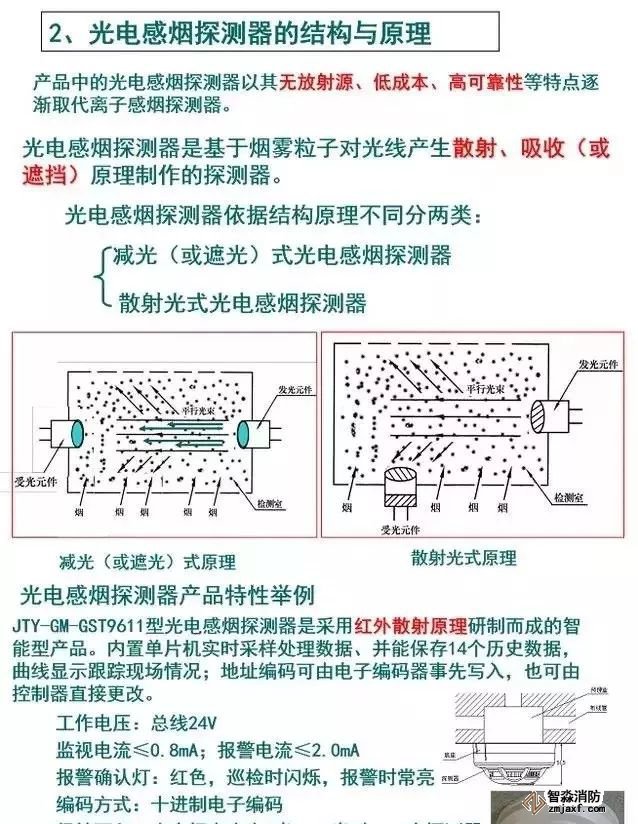

根据检测火灾的特性不同，探测器分为：感烟探测器、感温探测器、感光探测器、复合探测器以及可燃气体探测器。

根据感应元件的结构分为点型和线型探测器。

根据是否操作后是否可以复位分为可复位和不可复位探测器。

根据维修保养时是否可以拆卸维修分为可拆式和不可拆式探测器。

三、探测器的选择与布置计算

（一）探测器选择的一般要求

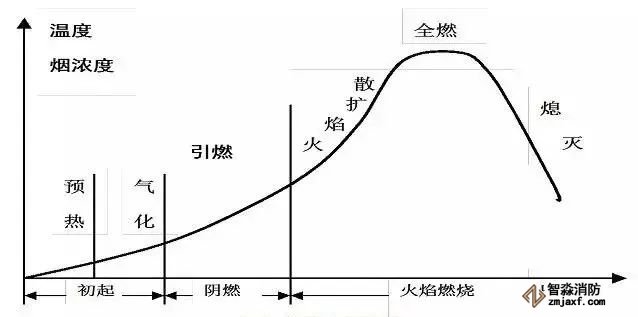

1）预期有阴燃，将产生大量的烟，很少有火焰时，应选择感烟探测器。

2）对火灾发展迅速，可产生大量热，烟和火焰辐射场所，可选择感温探测器，感烟探测器，火焰探测器或其组合。

3）预期火灾发展快，有强烈火焰，热和烟较少时，应选择火焰探测器。

4）对生产使用或聚集可燃气体、液体的场所，应选择可燃气体探测器。

5） 建筑的重要场所宜选择智能型火灾探测器，在采用单一型火灾探测器不能有效探测火灾的场所，可采用复合型火灾探测器。

6）安装探测器的房间高度大于12米时，一般不用感烟探测器；房间高度大于８米时，一般不用感温探测器；火焰探测器一般不受高度的限制。

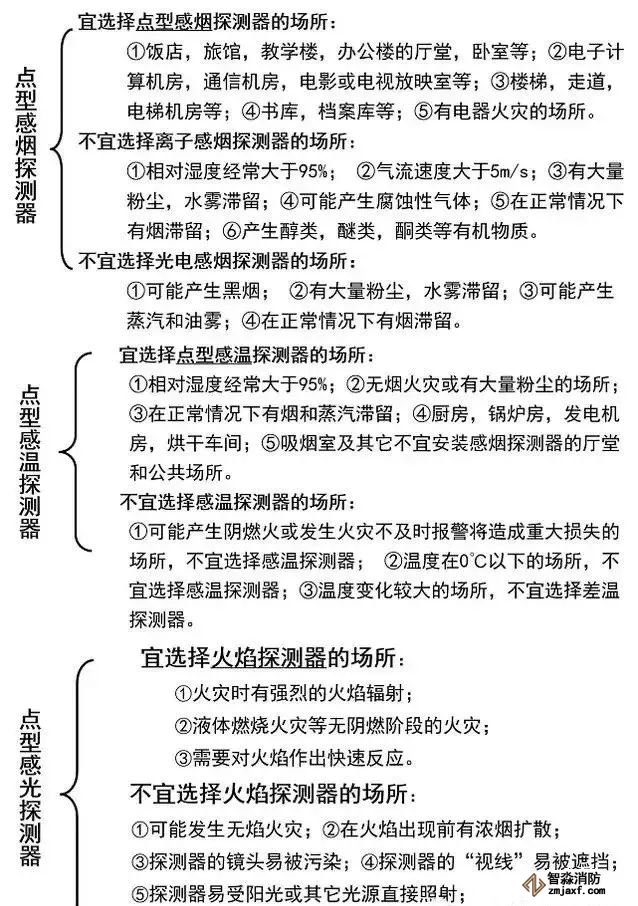

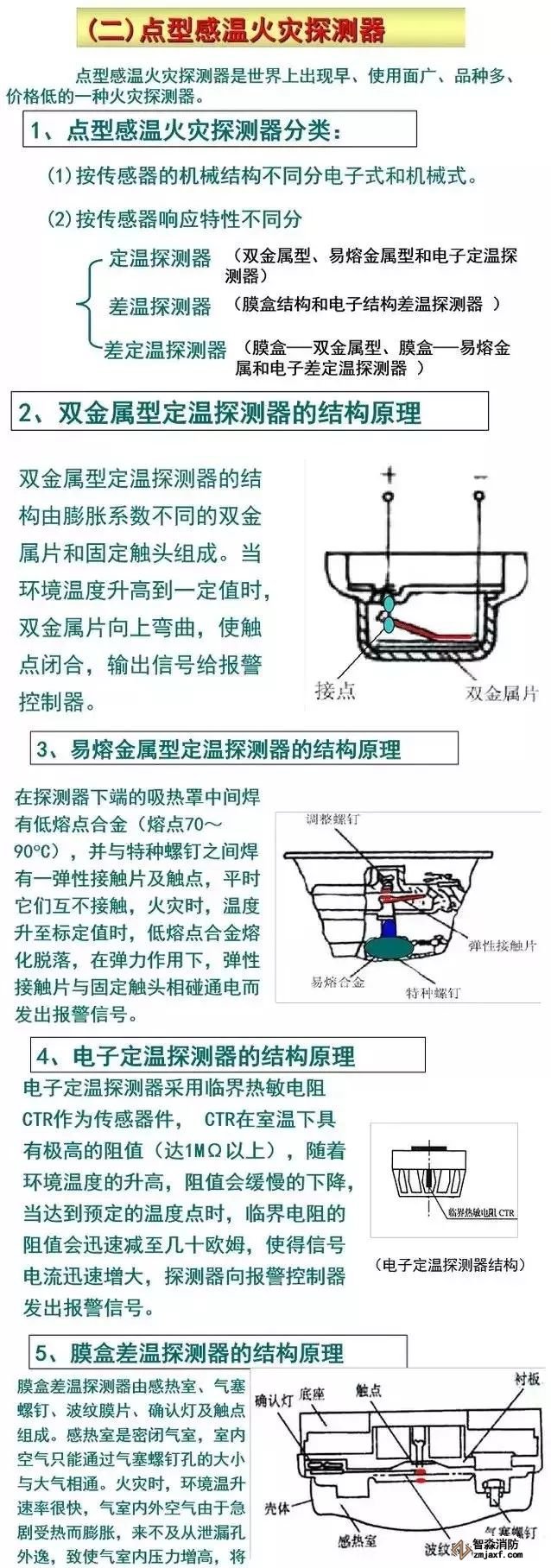

(二)点型火灾探测器的选择

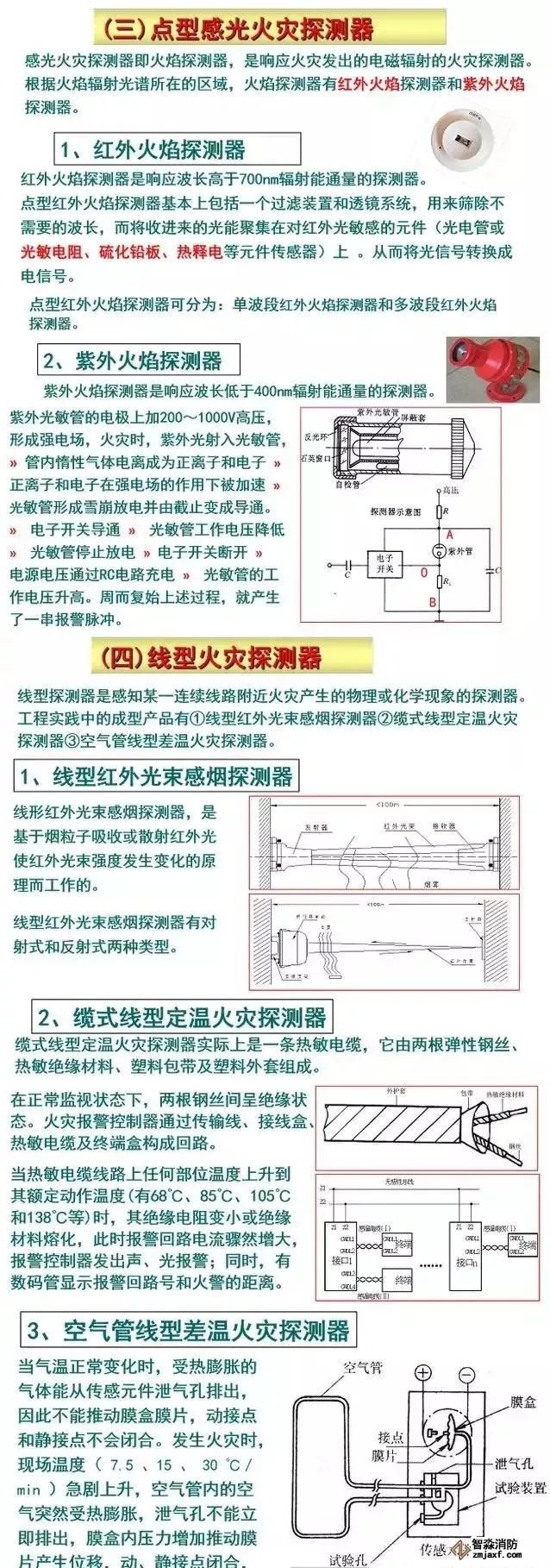

(三)线型火灾探测器的选择

下列场所或部位，宜选择缆式线型定温探测器：

① 电缆隧道，电缆竖井，电缆夹层，电缆桥架等；

② 配电装置，开关设备，变压器等；

③ 各种皮带输送装置；

④ 控制室，计算机室的闷顶、地板下及重要设施隐蔽处。

下列场所宜选择空气管式线型差温探测器：

① 可能产生油类火灾且环境恶劣的场所；

② 不宜安装点型探测器的夹层，闷顶。

无遮挡大空间或有特殊要求的场所，宜选择红外光束感烟探测器。

探测器选配与布置应针对具体场所进行，但都要经过选型、计算和确定方案的过程。

例如：一个地面面积为30m×40m的重点保护厂房，屋顶坡度为15°，房间高度８m，如果选用点型感烟探测器保护是否可以？如何布置探测器？

解答：关于“选用点型感烟探测器保护是否可以？”问题，按照探测器选配一般要求：“当安装探测器的房间高度大于12米时，一般不采用感烟探测器；房间高度大于8米时，一般不采用感温探测器；火焰探测器一般不受房间高度的限制”。从理论上是可以的，但还必须对现场进行细致的调查研究确定。目前我们假设经过调查认为可以。

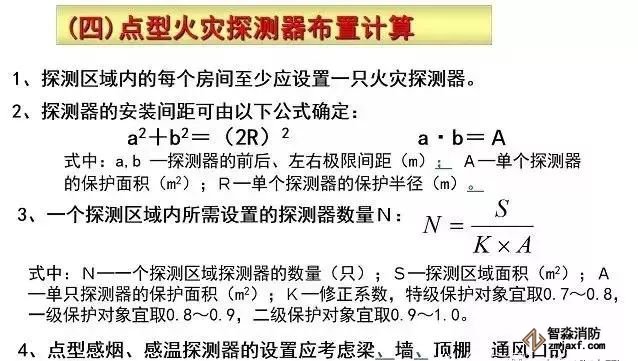

计算如下：

四、控制器的分类、特点

在火灾自动报警系统中，用以接收、显示和传递火灾报警信号，并能发出控制信号和具有其它辅助功能的控制指示设备称为火灾报警装置。

火灾报警控制器为火灾探测器供电，接收、显示和传输火灾报警信号，并能对自动消防设备发出控制命令，是火灾自动报警系统中的核心组成部分。

根据控制器结构不同分为壁挂式、琴台式、柜式等。

根据系统设计及用途不同分为区域控制器、集中控制器、通用控制器。

按技术发展可以分为开关量报警系统、模拟量报警系统、分布智能报警系统。

根据应用场所分为陆用型、船用型。

根据信息显示方式分为数字式、汉字液晶显示方式等。
